Бекемделген болот каркас системасы: Эмне үчүн көп кабаттуу имараттар бекем турат?

Заманбап жер ресурстарынын жетишсиздигинен жана калктын өсүшүнүн кысымынан улам, тик курулуш заманбап архитектуранын сөзсүз тенденциясы болуп калды. Заманбап асман тиреген имараттар асманга көтөрүлүп, тикесинен тик турат. Аларды тропосферадагы катуу шамалдын басымына салыштырмалуу туруктуу кармап турган жана жер титирөөлөргө коопсуз туруштук берүүгө эмне жардам берет? Бул суроого жооп берүү үчүн, келгиле, тырмакты жакшыраак карап көрөлүтемир каркас системасы.

Салттуу таза кадр структуралары ийкемдүү пол макеттерин жана жогорку мейкиндикти колдонууну камтыйт. Бирок, имараттын бийиктиги белгилүү бир чектен ашкандан кийин, алардын каптал структуралык катуулугунун жетишсиздиги пайда болот. Бул маселени чечүүнүн эки негизги чечими бар: устундардын жана мамылардын кесилиштерин чоңойтуу же бекемдөө системаларын орнотуу. Биринчиси болоттун сарпталышынын кескин өсүшүнө алып келет, ал эми экинчиси болсо экономикалык натыйжалуулугу менен мактанат. Ошондуктан, темир каркас системалары көп кабаттуу имараттар үчүн оптималдуу тандоо болуп саналат.

Кашалуу темир каркас системасынын негизги логикасы биргелешкен жүк көтөрүүчү механизмди түзүү үчүн бекитүүчү элементтердин рационалдуу жайгашуусунда жатат: болот каркас вертикалдуу жүктөрдү көтөрөт, ал эми кашаалар горизонталдык күчтөргө каршы турат. Сямендеги кеңсе имараты болоттон жасалган каркас-концентрдик кашаа структуралык тутумун кабыл алат. Имараттын түбүнө жүк көтөрүүчү бүктөлүүчү кашаалар (БРБ) орнотулган, алар темир конструкциялардын ийкемдүүлүк артыкчылыктарын толук пайдаланат жана конструкциянын сейсмикалык көрсөткүчтөрүн бир топ жакшыртат.

Брейктин үч негизги негизги түрү бартемир каркас системалары. Concentrically Braced Frame (CBF) эң классикалык бекемдөө конфигурациясы болуп саналат, анын негизги өзгөчөлүгү болуп бекитүүчү элементтердин центроиддик октору устун-мамычалардын бириккен жерлеринин борборунда кесилишет. Ал жогорку катуулугуна ээ жана горизонталдуу жылышууну эффективдүү башкара алат. Эксцентрдик кашаанын (EBF) CBFтен айырмасы анын концентрдик кашаалардын жогорку катуулугун жана таза рамкалардын ийкемдүүлүгүн айкалыштырууга мүмкүндүк берген бекемдөөчү окторунун жылышында. Энергияны таркатуучу рамкалар энергияны таркатуучу жана демпфингдик түзүлүштөргө таянып, идеалдуу каптал күчкө туруштук берүүчү системаны түзүшөт.

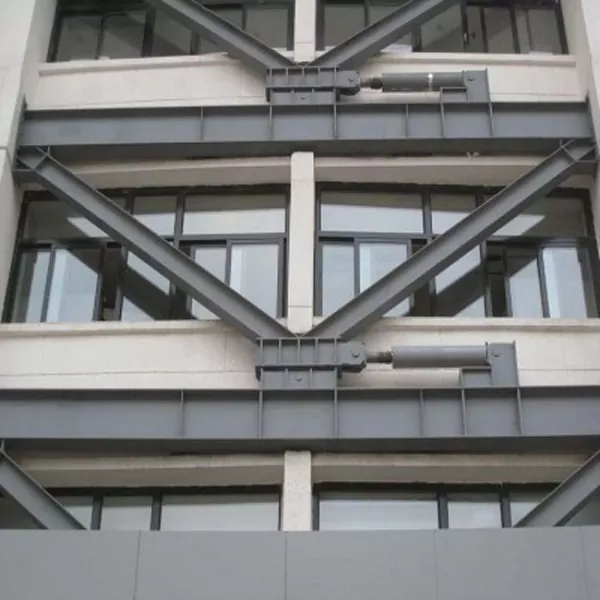

Практикалык инженерияда Buckling-Restrained Brace (BRB) басымдуу чечим болуп саналат жана концентрдик кашаланган рамкалардын жакшыртылган варианты. Ал кысуу жана ийүү учурунда салттуу концентрдик кашаалардын бүчүрлүү бузулуу маселесин жок кылат. Негизги болот пластинадан, сырткы чектөөчү түтүктөн жана байланыштырылбаган толтургуч материалдан турган BRBs энергияны таркатыш үчүн ийилбестен жүктөмдү берет, бирдей созуу жана кысуу көтөрүү жөндөмдүүлүгүнө, ошондой эле толгон гистеретикалык көрсөткүчтөргө жетишет.

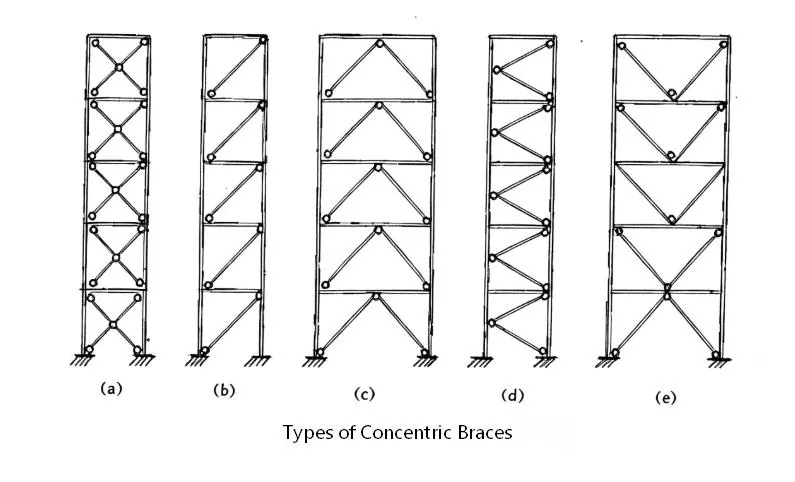

Мындан тышкары, CBF негизинен Диагоналдык Bracing, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) жана K-Bracing камтыйт. EBF биринчи кезекте D-тиби (дарбаза-тиби), К-түрү, V-түрү жана Y-түрү кашаалардан турат.

Кашалоонун өзгөчө формасытемир каркас системаларысейсмикалык талаптарга жана имараттын бийиктигине жараша тандалышы керек. Жалпысынан алганда, салттуу концентрдик кашаалар арзан баада жана жогорку катуулукту, эксцентриктик кашаалар жагымдуу ийкемдүүлүктү жана күчтүү энергияны чачуу жөндөмдүүлүгүн сунуштайт, ал эми бүктөлгөн кашаалар сейсмикалык жогорку көрсөткүчтөрдү камсыз кылат. Бекемделген темир каркас системалары бийик жана супер көп кабаттуу имараттарды катуу шамалга жана жер титирөөгө туруштук берүүгө мүмкүнчүлүк берет, ошондой эле шаарды вертикалдуу өнүктүрүү үчүн ишенимдүү структуралык чечимдерди камсыз кылат. 21 жылдык чоң тажрыйбасы менен EHSS болоттон конструкциялык компоненттерди жасоого жана орнотууга адистешкен кесипкөй өндүрүүчүсү. Болот конструкциялар жөнүндө көбүрөөк кесиптик техникалык маалымат алуу үчүн EHSS менен байланышта болуңуз.
