Болот структуралык компоненттери үчүн толук колдонмо: экинчи мүчөлөр жана туташуу чоо-жайы

Мурунку санда негизги жүк көтөрүүчү элементтердин жана бекемдөөчү жана туруктуулук элементтеринин чиймелери жана чиймелери сүрөттөлгөн.темир конструкциялыккомпоненттер. Бул сессия орто жана тиркелген компоненттерди, ошондой эле байланыштарды жана структуралык арматураларды киргизүү менен уланууда. Төмөндө типтүү жайгашуу кызматтарынын сүрөттөлүшү жана темир имараттардагы ар бир компоненттин толук тизмеси келтирилген.

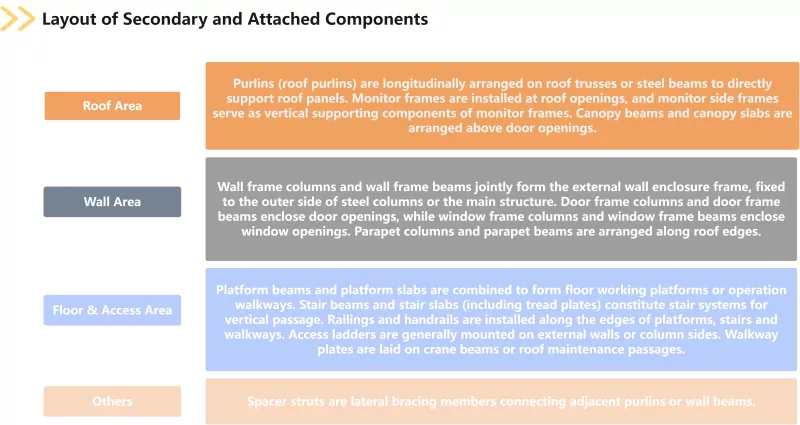

Кошумча жана тиркелген компоненттерге пурлиндер, дубалдын рамкасынын мамычалары, дубал алкагынын устундары, монитор алкактары, монитордун каптал алкактары, тепкичтин устундары, тепкич плиталары, платформа устундары, платформа плиталары, тосмолор, кармагычтар, кирүүчү тепкичтер, өтүүчү жолдун плиталары жана стикерлер, эшик алкагынын мамычалары, эшик алкагынын устундары, терезе рамкасынын мамылары, терезе кашектери болушу мүмкүн. колонналар жана парапет устундары. Пурлиндер чатырга жана дубалга жабуучуларга бөлүнөт, ал эми тепкич плиталары тепкич плиталарын жаап турат. Короо, өтмөк, күндүзгү жарыктандыруу жана желдетүү сыяктуу курулуш функцияларын аткаруу, экинчи жана ага кошулган компоненттер шамал жүктөрүн, кар жүгүн жана башка жүктөрдү негизги конструкцияга өткөрүп берет. Алар темир имараттардын бүтүндүгүн жана тейлөө функцияларын камсыз кылуучу алмаштырылгыс бөлүктөрү болуп саналат.

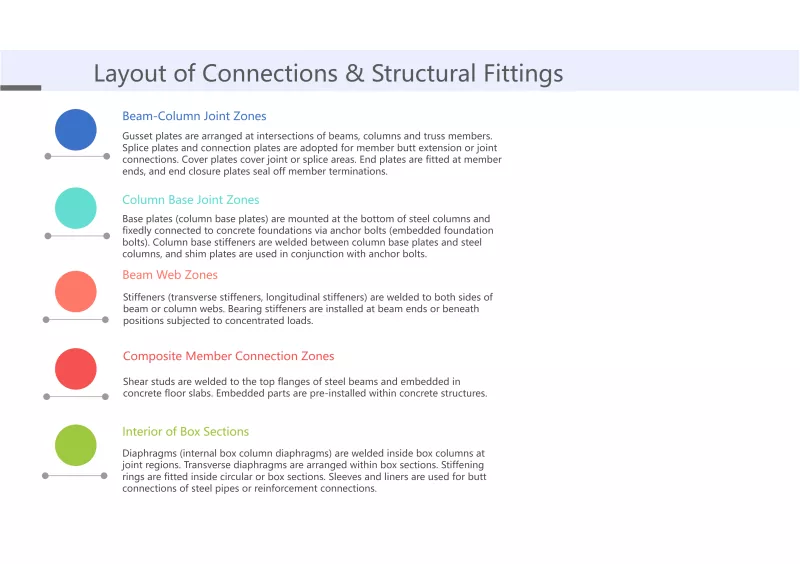

Туташтыргычтар жана конструкциялык арматуралар тиштүү пластиналардан, катуулаткычтардан, подшипниктердин бекемдөөчүлөрүнөн, тиш пластинкаларынан, туташтыргыч плиталардан, бириктирүүчү плиталардан, жабуу пластиналарынан, аягы жабылуучу пластинкалардан, аягы пластинкалардан, базалык плиталардан, мамычанын негизин катуулаткычтардан, мамычанын анкердик болтторунан, жогорку бекем болттордон, кадимки тетиктерден, болттордон, линиялардан, линиялардан турат. катуулоочу шакекчелер, диафрагмалар жана туурасынан кеткен диафрагмалар. Кататкычтар туурасынан кеткен катуулагычтар жана узунунан келген катуулагычтар болуп бөлүнөт; базалык пластиналарга мамычанын негиздик плиталары кирет; мамычанын анкардык болттору, ошондой эле камтылган пайдубал болттору катары белгилүү; кесүүчү шпилькаларды шпилька бириктиргичтери деп да аташат; диафрагмалар кутучалар үчүн ички диафрагмаларды камтыйт. маанилүү категориясы катарытемир түзүлүшкомпоненттери, байланыштары жана структуралык арматуралар түздөн-түз бардык жүк көтөрүүчү мүчөлөрү координациялоодо натыйжалуу иштей аларын жана жүктү өткөрүп берүү жолу үзгүлтүксүз жана ишенимдүү экендигин аныктайт.

Буга чейин, структуралык курамы боюнча классификацияланган болоттун структуралык компоненттеринин төрт негизги категориясы бардык иргелген. Бардык жогоруда аталган компоненттер темир имараттардын курулуш чиймелери боюнча тартылып, конструкциялык эсептик отчеттордо күч анализине киргизилет жана бүткөрүлгөн конструкцияларда туруктуу сакталат. Компоненттердин айкалышы ар кандай долбоордун түрлөрүнө жараша өзгөрөт. Компоненттин ар бир түрүнүн функционалдык позициясын жана жайгашуу логикасын туура түшүнүү так сандык эсептерди түзүү жана комплекстүү бирдик баасын негиздүү аныктоо үчүн зарыл шарт, ошондой эле темир конструкциялардын долбоорлоо ниетин коопсуз жана ишенимдүү физикалык имараттарга айландырууну камсыз кылуу үчүн негиз болуп саналат.
