Аба айлануунун кандай жолдору бар? Болот-конструкция цехтери үчүн желдетүү системаларын кантип тандоо керек

Inтемир-конструкциялар цехинин имараттары, желдетүү системаларын тандоо зор мааниге ээ. Цехтердин ичиндеги жабдууларды иштетүүдө көп сандагы калдык жылуулук, суу буусу жана зыяндуу газдар түзүлөт, бул иш чөйрөсүн, жумушчулардын коопсуздугун жана өндүрүштүн натыйжалуулугун начарлатат. Бул чыгарылыш абанын эффективдүү айланышын жана туура желдетүү системаларын кантип тандоону сунуштайт.

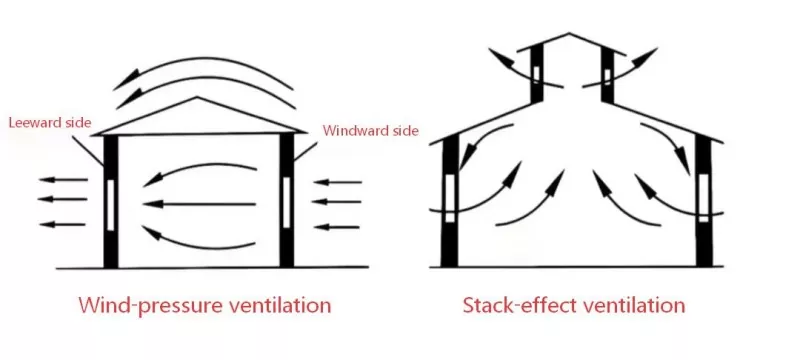

Болот-конструкция цехтери үчүн желдетүү чечимдер эки категорияга бөлүнөт: табигый желдетүү жана механикалык желдетүү. Табигый вентиляция стек эффекти аркылуу төмөнкү деңгээлдеги аба кирүүчү тешиктер аркылуу таза абаны тартат же шамал басымы аркылуу горизонталдуу аба агымын айдайт. Ал электр энергиясын талап кылбайт жана кеңири колдонулат. Анын негизги формаларына желдетүүчү монитордун чатыры (вентиляциялык асман жарыгы), сфералык желдеткичтер (шамал менен башкарылган чатырдын желдеткичтери) жана капталдагы желдеткич терезелер кирет.

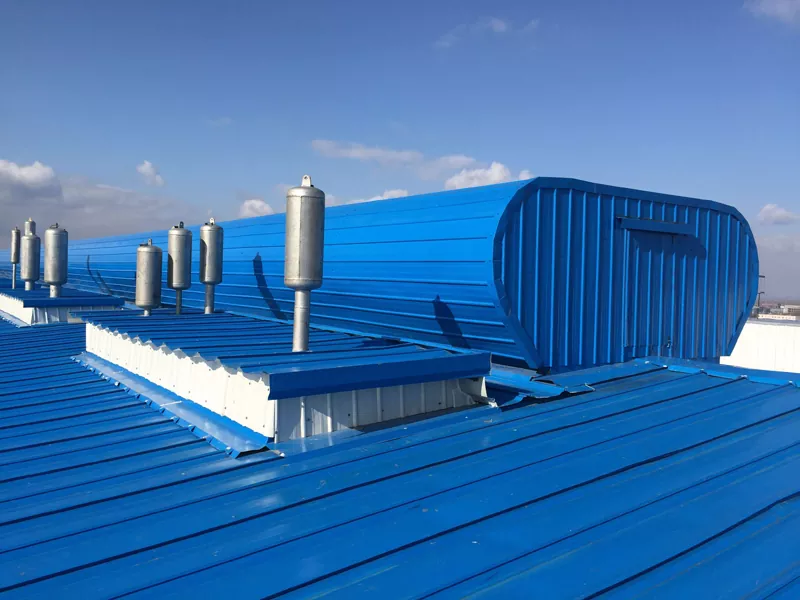

Желдетүүчү монитордун чатырлары (вентиляциялык жарыктар)

Желдетүүчү монитордун чатырлары (вентиляциялык жарыктар) чоң масштабдагы темир конструкциялык цехтер үчүн эң көп колдонулган чатырды желдетүүчү жабдуулар. Алар негизинен болоттон жасалган рамкалардан, профилдүү түстүү болот барактарынан / FRP күндүзгү жарык берүүчү панелдерден турат жана чатырдын кыркаларына же эңкейиштерине орнотулган. Стек-эффект жана шамал басымы эффектиси аркылуу аба алмашууну ишке ашырып, алар жөнөкөй түзүлүшкө ээ, электр энергиясын керектебейт, күндүзгү жарыктандыруу функциясы жана узак кызмат мөөнөтү. Ошол эле учурда, желдетүүчү монитордун чатырлары, негизинен, жөнөкөй түргө (ийри түрүндөгү) жана ичке түргө бөлүнөт. Биринчиси жогорку температура жана жогорку нымдуулуктагы чоң аралыгы бар цехтер үчүн ылайыктуу, ал эми экинчиси имараттын бийиктигин чектөөгө же чатырдын жүк көтөрүмдүүлүгү төмөн сценарийлерге тиешелүү. Вентиляциялык жарыктар да ачык типтеги жана иштей турган жабылуучу типке бөлүнөт. Ачык типте тоскоолдуксуз өтүү жана чоң вентиляция көлөмү бар, бирок жамгырга каршы начар көрсөткүч. Иштетүү-жабуу түрү кыш мезгилинде суук аймактарда жылуулук-изоляциялык зоналар үчүн ылайыктуу, желдетүү жөндөмдүүлүгүн жөнгө салуу үчүн электр демпферлери менен жабдылган.

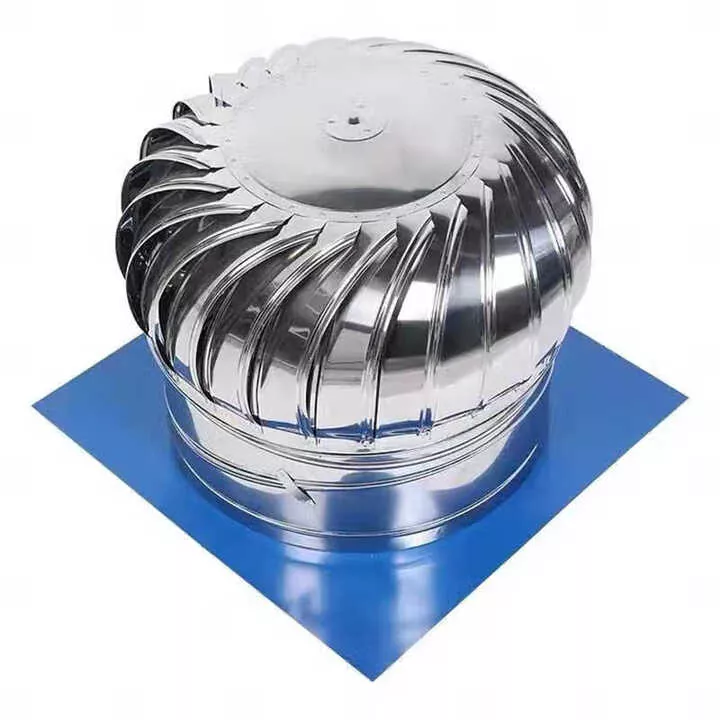

Сфералык желдеткич (шамал менен башкарылган чатырдын желдеткичи)

Тоголок вентиляторлор (шамал менен башкарылуучу чатырды желдеткичтер) кеңири таралган чакан өлчөмдөгү чатырды желдетүүчү түзүлүштөр. Алар негизинен дат баспас болоттон жасалган турбинанын баштарынан, бурч менен жөнгө салынуучу түтүк бөлүмдөрүнөн жана суу өткөрбөй турган базалык плиталардан турат, желдетүү натыйжалуулугу чектелген.

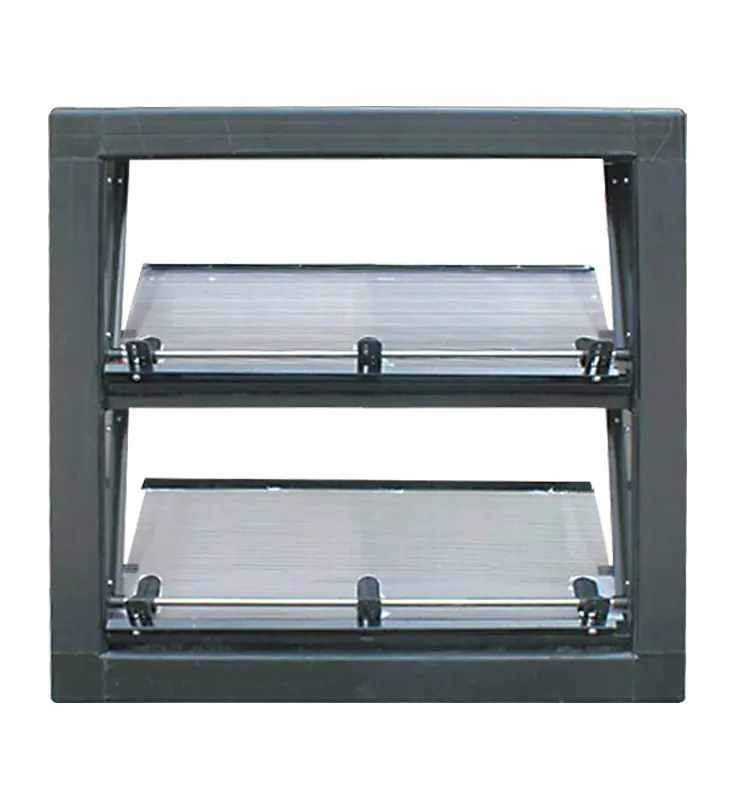

Капталдагы желдетүүчү терезе

Капталдагы вентиляциялык терезелер - темир мамыларга орнотулган желдетүү тешиктери. Жамгырдан баш калкалоо жана дренаж үчүн терезелердин үстүнө консоль устундары жана жаркыраган барактары орнотулган. Алар жогорку ийкемдүүлүктүн, жеткиликтүү күндүзгү функциянын жана чоң көлөмдөгү аба алмашуунун негизги артыкчылыктарын камтыйт. Аба кирүүчү түтүктөрдүн бийиктигинин дизайны абдан маанилүү жана ар кандай бийиктиктер ар кандай мезгилдер үчүн каралышы керек.

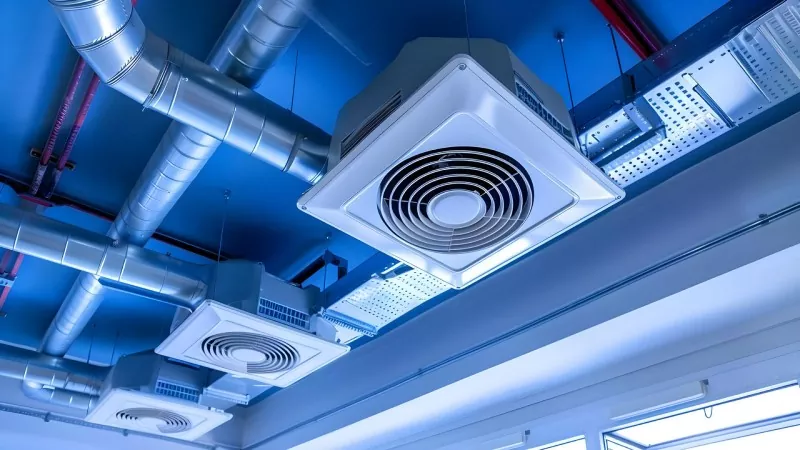

Механикалык желдетүү механикалык жабдуулар менен шартталган абаны мажбурлап алмаштырууну билдирет, ал активдүү абаны чыгаруу жана аба менен камсыз кылуу үчүн каалаган абалда орнотулат. Механикалык желдетүү жабдуулары, адатта, табигый желдетүү жетишсиз болгондо, негизинен буулануучу аба муздаткычтарын, чоң диаметрдеги өнөр жай шыптын желдеткичтерин, терс басымдагы желдеткичтерди, борбордон четтөөчү желдеткичтерди жана октук агым желдеткичтерин камтыйт.

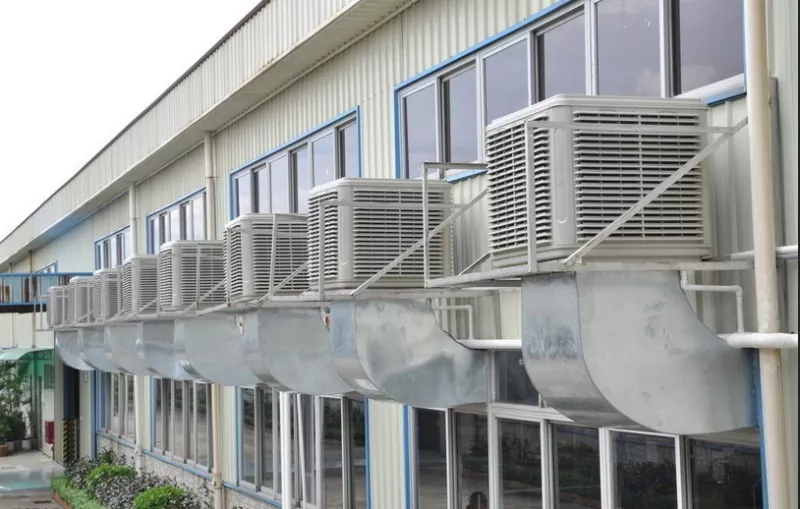

буулануучу аба муздаткыч

Буулантуучу аба муздаткычтары сууну буулантуунун жылуулукту сиңирүү принцибинин жардамы менен муздатууну ишке ашырат жана чоң аянттагы цехтерди жалпы муздатуу үчүн ылайыктуу.

Чоң диаметрдеги өнөр жай шыптын желдеткичи

Чоң диаметрдеги өнөр жай шыптын желдеткичтери ысык жана муздак абаны үстүнкү жана астыңкы катмарлардын ортосунда чоң желдеткич пышактар ​​аркылуу аралаштырып, болоттон жасалган цехтердин ичиндеги температуранын стратификация маселесин чечүү үчүн температуранын айырмасын азайтат.

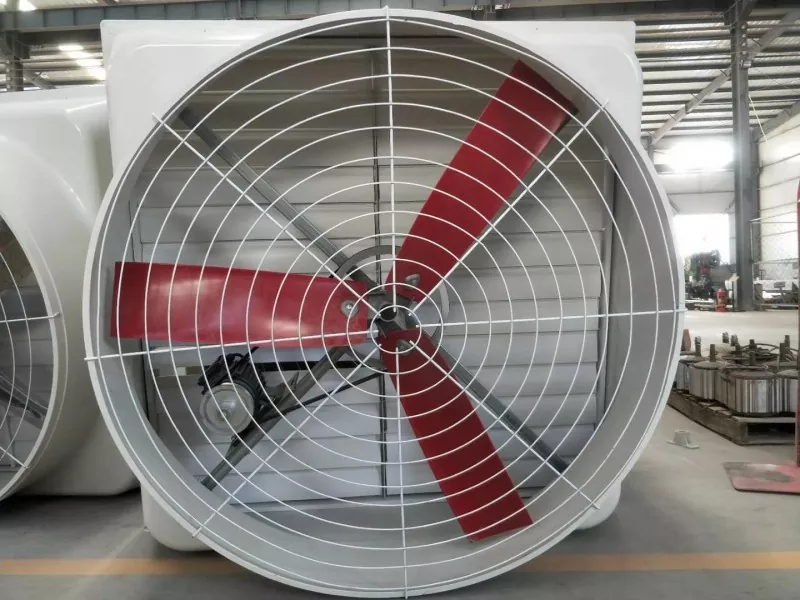

Терс басымдагы желдеткич

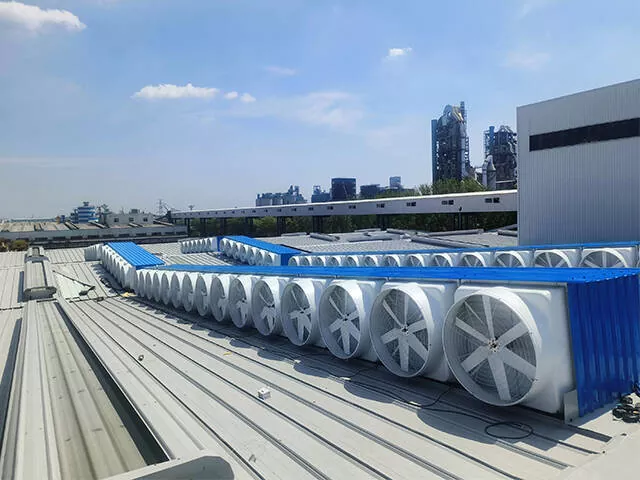

Терс басымдуу желдеткичтер — цехтердин бир тарабына орнотулган приборлор. Алар сырткы абанын табигый агып киришин шарттаган терс басым зонасын түзүүгө мажбурлайт. Алардын негизги артыкчылыктары кылдат аба алмашуу, аз баштапкы салымдарды жана аз иштеп энергия керектөө кирет.

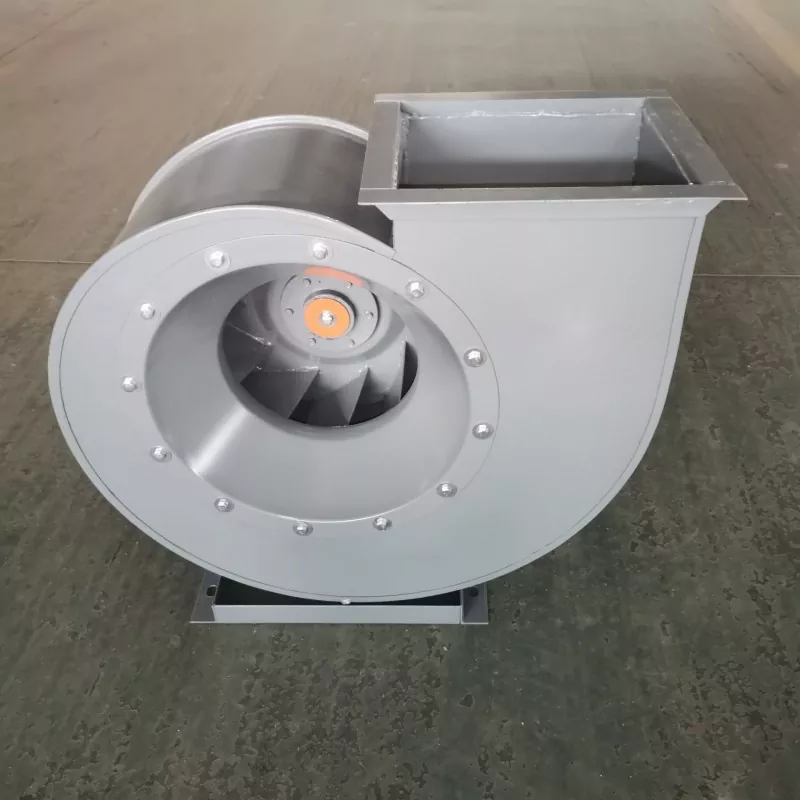

Центрифугалык желдеткич

Борбордон тепкич желдеткичтер жогорку ылдамдыкта айлануучу дөңгөлөктөр аркылуу газ боюнча иштерди аткарышат жана аба алмашуу үчүн борбордон четтөөчү күч аркылуу газ басымын бир топ жогорулатат. Алар газды узак аралыкка белгиленген орундарга жеткирүүчү желдетүү системалары үчүн ылайыктуу.

Аксиалдык агым желдеткич

Октук агым желдеткичтери - газдын октук багыты боюнча кирип-чыгуучу механикалык жабдуулар. Алар чоң аба көлөмүнүн, төмөнкү басымдын, жөнөкөй түзүлүштүн жана ийкемдүү орнотуунун негизги артыкчылыктарына ээ.

Темир-конструкциялуу цехтер учун вентиляциялык системаларды тандап алуу белгиленген эмес. Практикалык долбоорлордо, адатта, механикалык желдетүү менен толукталган негизги чара катары табигый вентиляциянын комплекстүү чечими колдонулат, ал желдетүү талаптарын канааттандыра алат, ошол эле учурда операциялык энергияны керектөөнү натыйжалуу көзөмөлдөйт.
