Steel Frame склад супермаркети

Болот каркас кампасынын супермаркетинин имараты - бул кампа стилиндеги супермаркеттер үчүн Кытай темир конструкциялары заводу тарабынан атайын иштелип чыккан курулуш формасы. Ал "болот каркас структурасынын" инженердик мүнөздөмөлөрүн жана "склад стилиндеги супермаркеттердин" функционалдык талаптарын айкалыштырат. Биздин болот каркас куруу технологиясы ар кандай өлкөлөрдө жана аймактарда көптөгөн кардарлар үчүн чечимдерди камсыз кылды. Биз 20 жылдан ашык тажрыйбага ээ болот структурасын берүүчү жана өндүрүүчү болуп саналат.

Негизги түзүлүш

Болот рамка

● Негизги материалдар: Мамычалар, устундар жана чатырдын фермалары сыяктуу негизги жүк көтөрүүчү компоненттердин бардыгында ысык прокатталган H түрүндөгү болот, төрт бурчтуу болот түтүктөр ж.б. колдонулат.

● Туташуу ыкмасы: Компоненттер жогорку бекем болттор, ширетүү, ж.б. аркылуу жеринде чогултулат.

● Короонун структурасы: Сырткы дубалдар жана чатырлар адатта салттуу кирпич дубалдардын же бетон дубалдардын ордуна сэндвич-панельдерди же профилдүү болот барактарды колдонушат.

Негизги функция

Склад стилиндеги супермаркет

● Жогорку ачык бийиктиги: темир түзүлүш кампа стилиндеги супермаркеттин биринчи кабаты, адатта, 8-12 метр же андан да жогору бийиктикке ээ. Тик сактоо үчүн жогорку деңгээлдеги текчелерди колдонуу, инвентаризациянын кубаттуулугун жогорулатуу. Толуктоо операцияларын жүргүзүү үчүн жүк көтөргүчтөр текчелердин ортосунда эркин жүрө алышат. Бул кардарларга ачык жана стресссиз соода тажрыйбасы менен камсыз кылат.

● Интегралдык жүгүртүү: Имараттын ички бөлүгү, адатта, алдыңкы жана арткы аймакка бөлүнөт, алардын ортосунда катуу бөлүктөр жок. Бийик текчелердин өзүлөрү дисплей жана сактоо бирдиктери болуп саналат. Кардарлар кампанын "көп сандагы, жакшы баа" сезимин жогорулатуу, толуктоо жараянын байкоого болот.

● Кошумча функциялар: Атайын жүктөө аянтчалары жана чоң ачык унаа токтоочу жайды долбоорлоо керек.

Структуралык система

Steel каркас кампасынын супермаркеттери негизинен төмөнкү эки структуралык системаны же экөөнүн айкалышын кабыл алышат:

Продукт корпусу

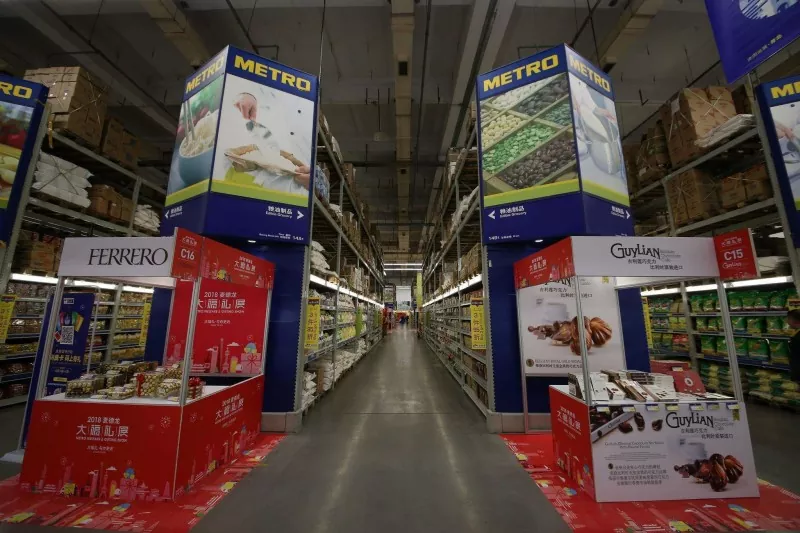

Metro (METRO) - Германиянын Steel каркас кампасы супермаркеттеринин пионери

● Структуралык система: Порталдык рамка жеңил болоттон жасалган структурасы, адатта 24 метрден 30 метрге чейин жана мамычанын аралыгы 6 метрден 12 метрге чейин.

● Ички мейкиндик: таза бийиктиги 8-10 метр, жогорку деңгээлдеги текчелер түздөн-түз 7 метрге чейин жетет жана жүк көтөргүчтөр текчелердин арасында эркин иштей алат.

● Сырткы көрүнүшүн аныктоо: Сырткы фасады көбүнчө көк жана ак түстөгү металл сэндвич-панельдерден турат, эңкейиш дубалда көрүнүктүү "METRO" логотиби бар жана жүктөө платформасы (жүк ташуучу унаа керебетинин бийиктиги менен бирдей) каралган.

● Floor: Калыңдыгы болжол менен 250мм болгон оор бетон полу жана үстү катууланган, жүк көтөргүчтөрдү жана толук жүктөлгөн поддондорду түз көтөрө алат.

Буюмдун толук өндүрүш процесси

Аякталган Steel каркас кампасынын супермаркетинин өндүрүш процесси жалпысынан төмөнкү кадамдарды камтыйт:

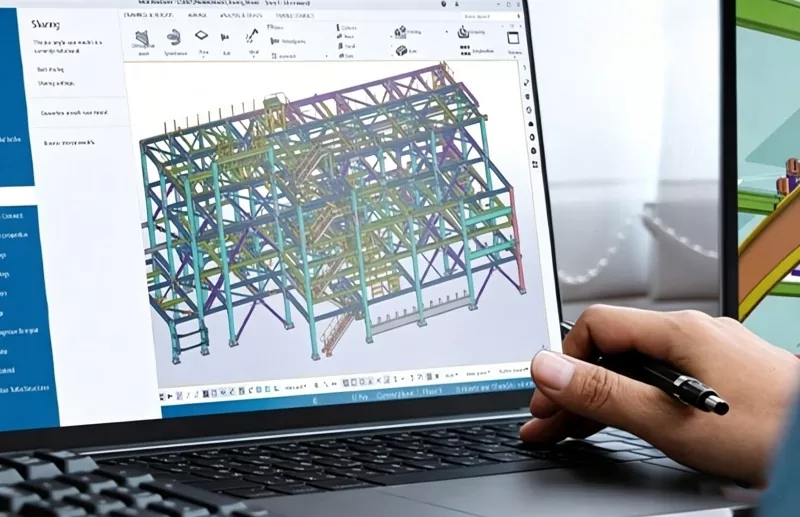

1. Долбоорду тереңдетүү

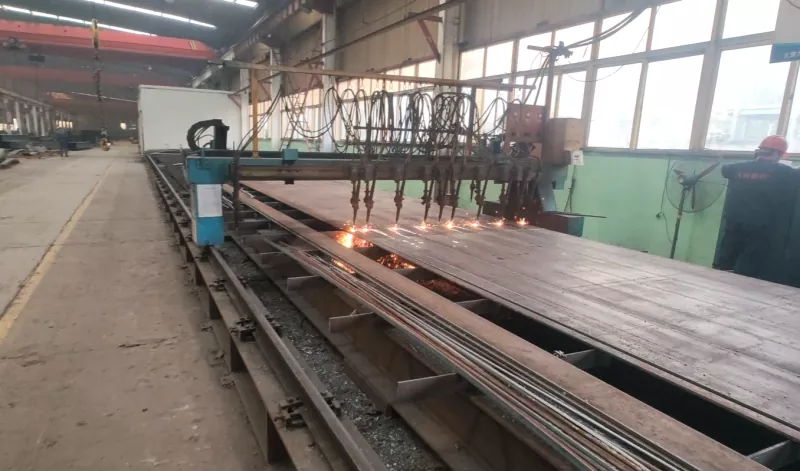

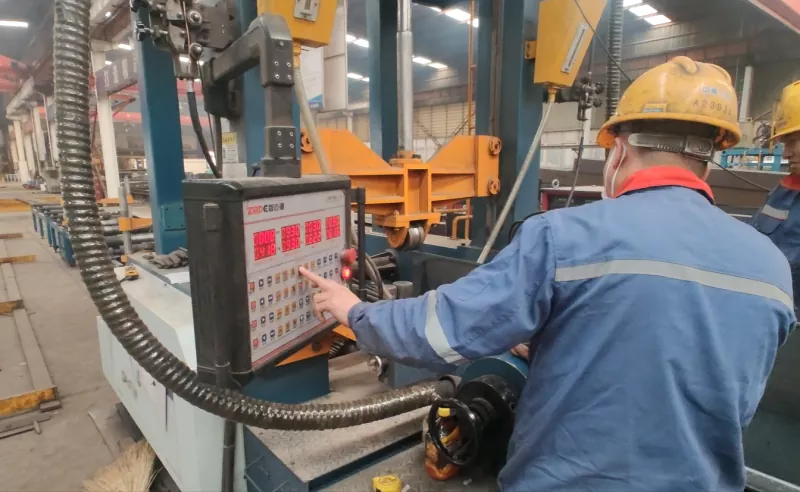

2. Кесүү жана иштетүү

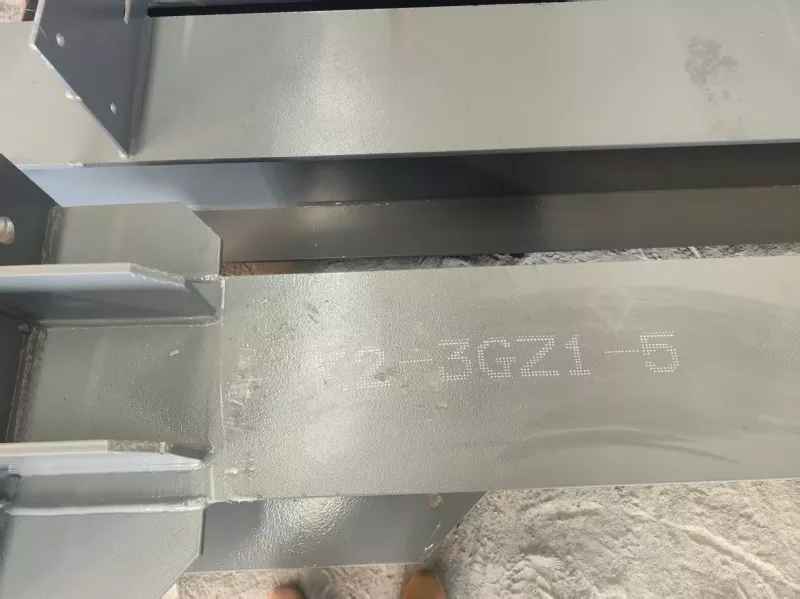

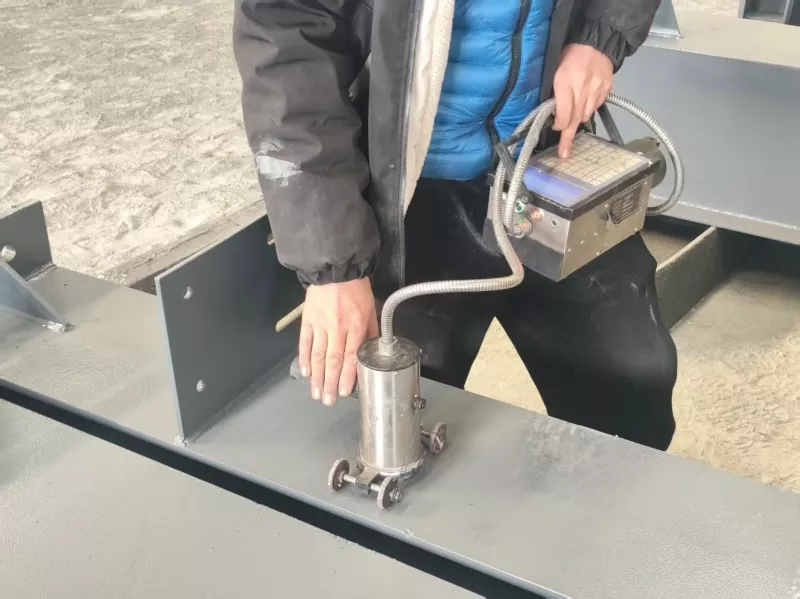

3. Компоненттик номерлерди лазердик басып чыгаруу

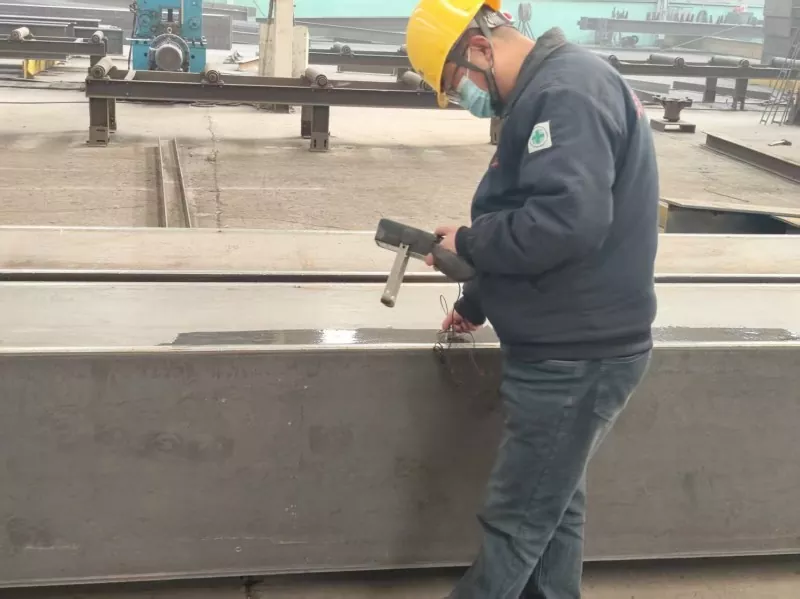

4. Сапатты текшерүү

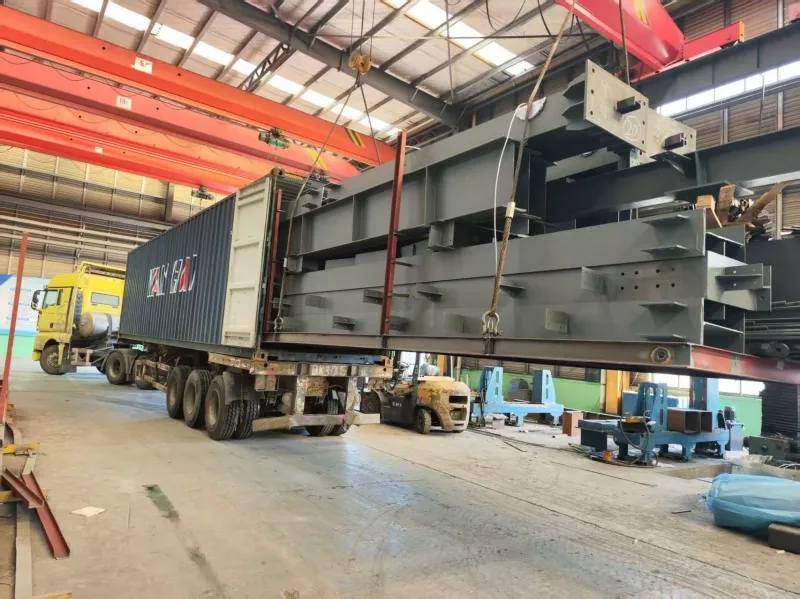

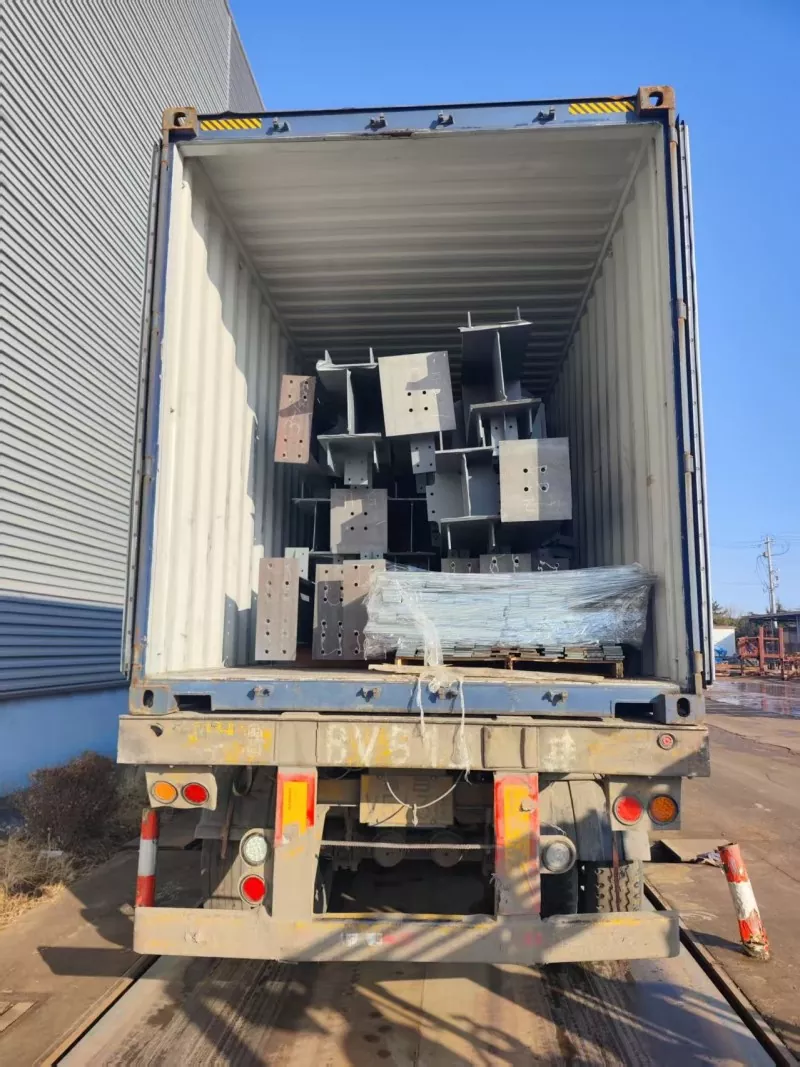

5. Таңгактоо жана жеткирүү

Негизги түйүндөрдүн дизайны боюнча сунуштар

Болот мамычалар Steel каркас кампасынын супермаркеттеринин негизги жүк көтөрүүчү компоненттери болуп саналат. Болот мамычаларды долбоорлоо боюнча сунуштар төмөнкү аспектилерди камтыйт:

● Бөлүм түрү: Адатта, ширетилген же ысык прокатталган H түрүндөгү болот (кең фланец сериясы) колдонулат. Кээде оор жүк ташуучу жерлерде куту түрүндөгү мамычалар же тегерек түтүк мамычалар колдонулат.

● Колонна аралыктары: Узунунан (супермаркеттин узундугу багытында) мамычанын аралыгы, адатта, текче модулу жана жүк көтөрүүчү өтмөктүн туурасы менен макулдашылган 6дан 12 метрге чейин.

● Мамыча базасы: Ийилүүчү моменттерди жана октук күчтөрдү өткөрүп берүүчү көбүнчө катуу туташтыруу мамычасынын негиздери (камтылган же ачык анкердик болт байланыштары); алар крандардын шамал жүктөрүн жана горизонталдык күчтөрдү (эгер бар болсо) каршы туруу керек.

● Атайын дарылоо: Колоннанын түбүнөн 1,5-2,0 метр төмөн, бетон көбүнчө сырттан колдонулат же жүк көтөргүчтүн соккусунан зыян келтирбөө үчүн кагылышуудан коргоочу бурчтар орнотулат.
