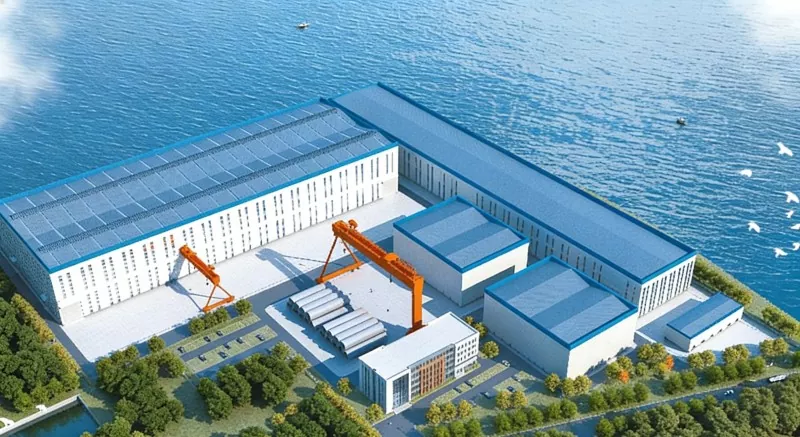

Болот конструкциясы деңиздеги шамал электр заводу

Болот конструкциясы деңиз шамал электр заводунун имараттары жээктеги шамал электр жабдууларын өндүрүү үчүн атайын иштелип чыккан оор өнөр жай ишканаларына тиешелүү. Алардын негизги түзүлүшү болоттон жасалган жана алар, адатта, өтө чоң жана оор компоненттерди өндүрүү, чогултуу жана ташуу муктаждыктарын канааттандыруу үчүн жээк порттору же док жайгашкан.

Биздин кытай фабрикасы бир нече деңиздеги шамал энергиясы долбоорлору үчүн темир конструкциялардын чечимдерин сунуштады жана Кытайдагы жогорку сапаттагы болот конструкциясын берүүчүлөрдүн бири болуп саналат.

Структуралык форма

● Оор болот ферма структурасы: Бул эң кеңири таралган структуралык түрү.

● Оор портал алкагы: Жалпы өндүрүш же монтаждоо цехтери үчүн ылайыктуу.

● lSteel фермасы жана тор каркас структуралары: Өтө чоң аралыктагы же адистештирилген функциялуу фабрикалар үчүн колдонулат.

Коррозияга каршылык жана шамалга каршы дизайн

● Коррозиядан коргоо системасы: Бул өнөр жай имараттары океандын жанында курулгандыктан, айлана-чөйрө салыштырмалуу нымдуу жана экстремалдуу аба ырайы шарттары бар. болоттон жасалган беттик дарылоо оор коррозиядан коргоо каптоо системасын кабыл алат.

● Шамалдын туруктуулугу: Аба ырайынын катаал шарттарында конструкциялык коопсуздукту камсыз кылуу үчүн имараттын өзү жээк аймактарында кылымда бир жолу 50 же 100 жылдык шамал жүктөө стандарттарына ылайык иштелип чыгышы керек.

буюмдун структуралык компоненттери

Негизги структура

● Адатта, торлуу болот мамычалар кабыл алынат. Чоң бийиктикке жана оор кран тоннажына ээ Steel структурасы деңиздеги шамал электр станциясы үчүн торлуу болот мамылары көбүрөөк ийилүүчү күчкө ээ жана мамы кранынын салмагын көтөрө алат.

Кран нур системасы

● Кран устундары, адатта, жогорку бекем ширетилген катуу желе I-аркаларын колдонушат, алардын кирешелүүлүгү көбүнчө 355Па же 390Па жетет.

Колдоо системасы

● Мамычалар аралык таянычтар H түрүндөгү болоттон, бурчтуу болоттон жана тегерек түтүктөрдөн, адатта, X формасында жасалышы мүмкүн.

● Чатырдын горизонталдуу күчүн өткөрүү үчүн чатырга горизонталдуу таянычтар орнотулат.

● Система, адатта, болоттон жасалган каркастардын ортосундагы күчтөрдүн туруктуулугун коргоого багытталган мамычалардын жогору жагында жайгаштырылат.

Корпуонун структурасы

● Purlins, адатта, жогорку жыштыктагы ширетилген H түрүндөгү болотту же С түрүндөгү болотту колдонушат.

● Дубал устундары негизинен H түрүндөгү болоттон же чоң С түрүндөгү болоттон болуп, шамалдын жүгү же температуранын таасири астында негизги структуранын каптал деформациясына ыңгайлашуу үчүн жылма аркылуу туташтырылат.

Параметр (спецификация)

Продукт корпусу

EIHE Steel Structure биргелешип катышкан Лишан чоң мегаватттык деңиз шамал энергиясы долбоору Кытайдагы баа паритети менен эң ири оффшордук шамал электр энергиясы долбоору жана Кытайдын түндүгүндөгү эң чоң деңиздеги шамал энергиясы кластери. Ал Лишан шаарынын түштүк деңиз аймагында, Вэйхай шаарынын Шаньдун провинциясында жайгашкан. Бүткүл долбоор эки көз карандысыз участокко бөлүнгөн, U1 жана U2, жалпы орнотулган кубаттуулугу 150 мегаватт (1,5 ГВт).
