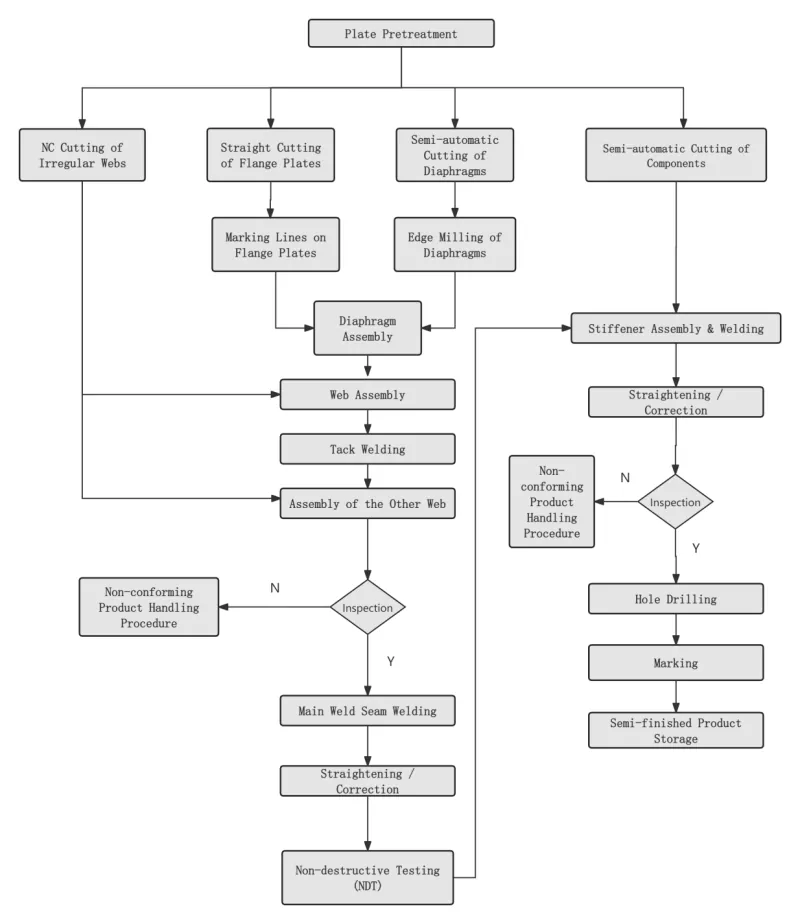

EIHE Steel Structure's Box Column Processing Flow & Engineering Application Acievements

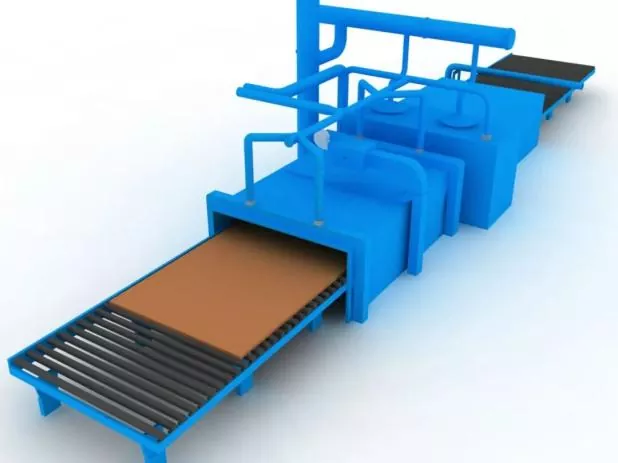

1-кадам Болот плитанын үстүн алдын ала тазалоо

болот пластина бланк алдында долбоорлоо же технологиялык талаптарга ылайык жүргүзүлөт.

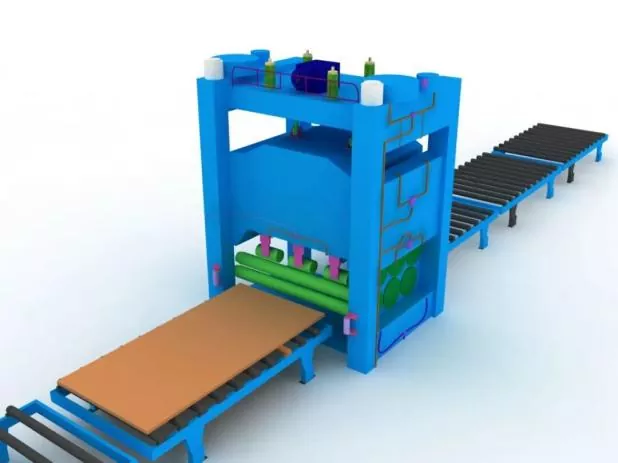

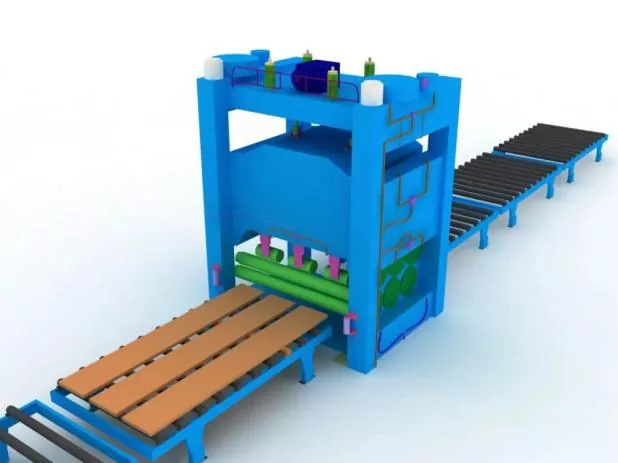

2-кадам Болот плитаны түздөө

Жалпы түздөө болот пластина алдын ала тазалоодон кийин аткарылышы керек, тактыгын камсыз кылуу жана болот плитанын ички калдык стрессинен арылтуу.

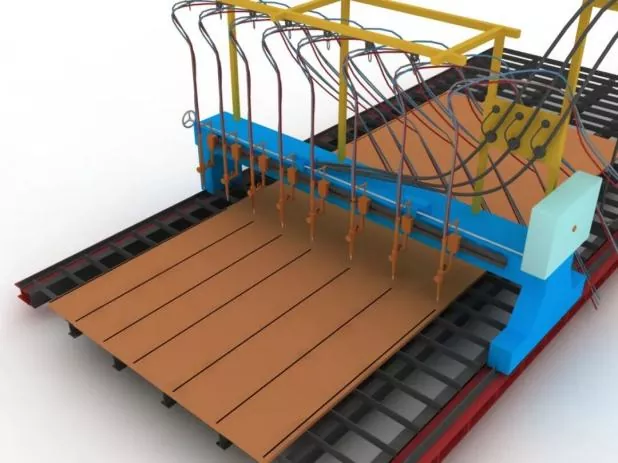

3-кадам Тетиктерди кесүү жана боштоо

Кесүүдөн мурун кесүүчү машинаны тууралап, сопло моделин ырастап, аба басымынын туруктуулугун текшериңиз.

Кесүү учурунда, адегенде болот плитанын кесүүчү тигишин алдын ала ысытып, кесүү ылдамдыгын катуу көзөмөлдөңүз.

4-кадам Тетиктерди экинчи ирет түздөө

Монтаждын тактыгын камсыз кылуу жана болот плиталардын ички калдык стресстерин азайтуу үчүн болот плитасын бошоткондон кийин аткарылат.

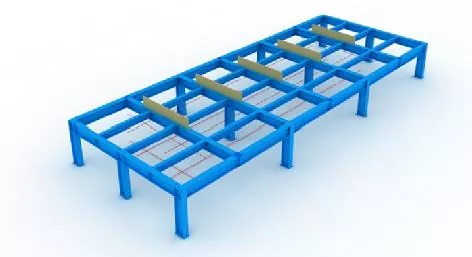

5-кадам Джигиттерди жана сызыктарды орнотуу

Монтаждоонун алдында биринчи кезекте сызыктар жана жиптер орнотулат.

Айдоолорду орнотууда үстүнкү тешиктин горизонталдык деңгээли камсыз кылынууга тийиш, ал эми жетишерлик катуулугун жана бекемдигине кепилдик берилет.

Бардык жабдыктар жана жайгаштыруу линиялары атайын дайындалган персонал тарабынан текшерилгенден жана бекитилгенден кийин гана ишке киргизилиши мүмкүн.

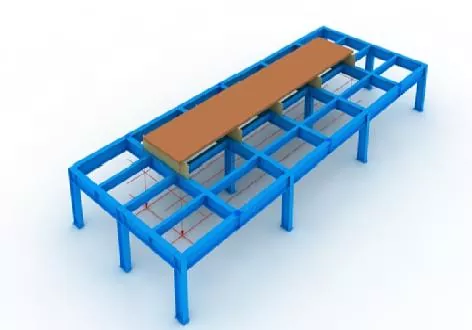

6-кадам Төмөнкү панелди жайгаштыруу

Так сызыктар менен жайгаштырылган.

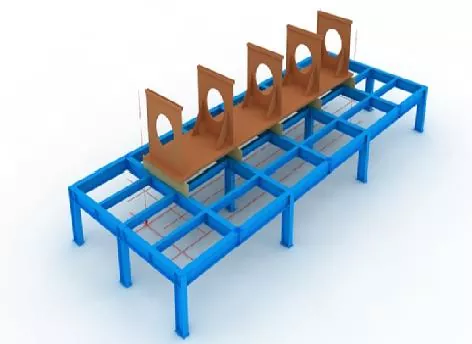

7-кадам Диафрагма монтажы

Диафрагмаларды монтаждоодон мурун астыңкы панелде жайгаштыруу сызыктарын белгилеңиз жана сызыктардын эки тарабындагы калкып жүрүүчү даттарды жылмалоочу дөңгөлөк менен тазалаңыз.

Диафрагмалар тургузулгандан кийин, аларды ширетүү менен бекитиңиз.

8-кадам Веб Ассамблея

Желе чогултулуп, квалификациялангандан кийин, аны домкрат менен диафрагмага бекем жабыңыз, андан кийин ширетүү менен бекитиңиз.

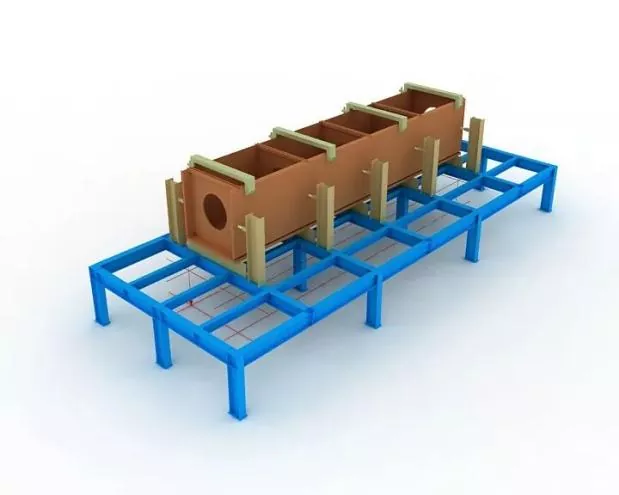

9-кадам Жогорку панелдин жыйыны

Үстүнкү панелдин так жайгаштырылышын плюмб боб менен бүтүрүп, андан кийин ширетүү менен бекитиңиз.

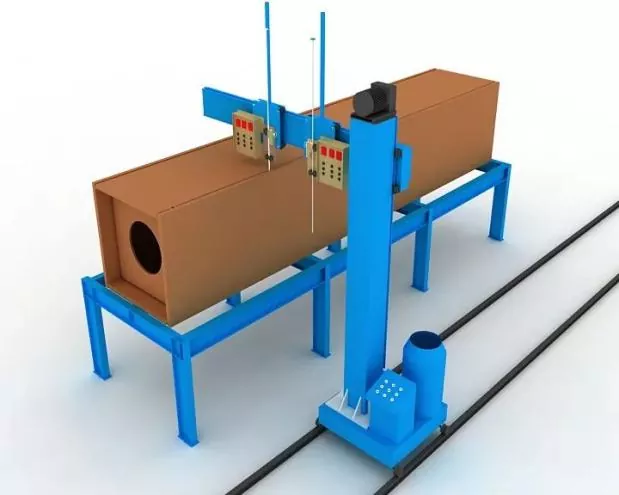

10-кадам Диафрагма менен ширетүү

Бир жактуу электрошлак ширетүү диафрагмалар үчүн кабыл алынган.

Ширетүү учурунда электр шлак менен ширетүүчү тешиктердин үстүнкү жана төмөнкү тешиктерине догаларды баштоо жана өчүрүү үчүн жез гильзалар орнотулат.

Ширетүүчү ток жана чыңалуу бардык ширетүү процессинде катуу көзөмөлдөнүп, электр шлак менен ширетүүчү аймактын түсүнүн өзгөрүшүнө көңүл бурулууга тийиш.

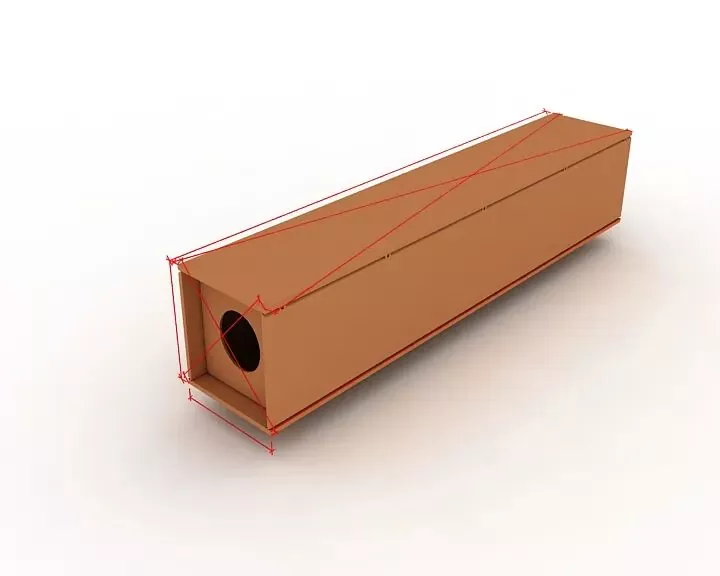

11-кадам Жалпы текшерүү

Текшерүү учурунда бөлүктүн узундугу, диагоналдык өлчөмдөрү жана аягы бөлүктүн өлчөмдөрү долбоорлоо жана спецификация талаптарына жооп береби же жокпу, текшерүүгө көңүл буруңуз жана бардык толеранттуу эмес бөлүктөрүн тууралаңыз.

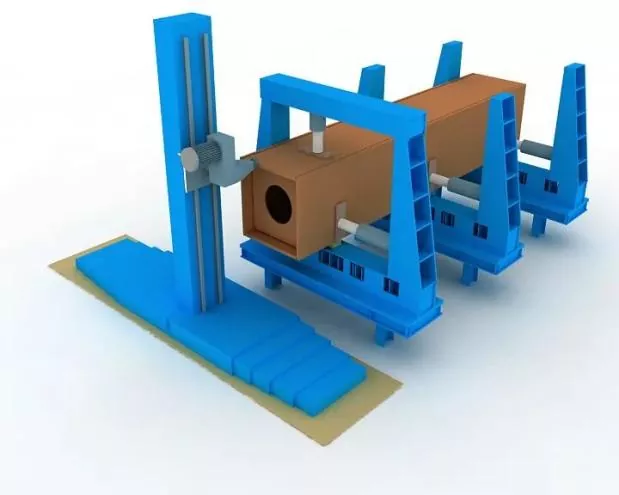

12-кадам Фрезерленип бүтүрүү

Монтаждоо жана ширетүү кийин акыркы бети тегирмен.

Мүчөлөрдүн тегиздигин жана акыркы бет менен фрезердин ортосундагы параллелдүүлүктү гарантиялайт.

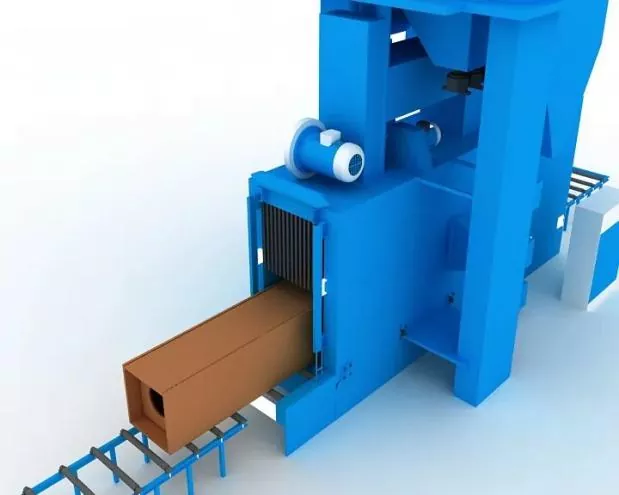

13-кадам Кумду жардыруу жана даттан тазалоо

Ширетүүдөн кийин талап кылынгандай кум менен жардыруу менен датты толугу менен жок кылыңыз, андан кийин каптоо курулушуна өткөрүңүз.

Монтаждын тактыгы

Чогултуу учурунда:

● Тийиштүү чектөөлөр ширетүүчү деформацияны көзөмөлдөө үчүн кабыл алынышы керек.

● Ширетүүнүн кичирейүүсү жана акылга сыярлык тескери деформациясы тетиктердин өлчөмдөрүн көзөмөлдөө жана туура форманы камсыз кылуу үчүн сакталышы керек.

Ширетилген кошулмаларды даярдоодо жана монтаждоодо жол берилген четтөөлөр, ошондой эле конструкциялык компоненттердин өлчөмдөрүнүн толеранттуулугу Темир конструкциялардын курулуш сапатын кабыл алуу кодексинин (GB 50205) талаптарына ылайык келиши керек.

Монтажды жайгаштыруу ширетүү

Бул жарым автоматтык катуу зым газ металл жаа ширетүү (GMAW) менен ишке ашырылууга тийиш.

ширетүүчү

Монтаждык жабдык менен ширетүү менен алектенген ширетүүчүлөр курулуштун темир конструкцияларын ширетүүдө (JGJ81) Техникалык спецификацияда көрсөтүлгөн тийиштүү квалификациялык сертификаттарга ээ болушу керек.

Жалбырактуу ширетүүлөрдүн абалы

Капталдагы ширетүүлөрдүн абалы: Жалбырактуу ширетүүлөр формалдуу ширетүүлөрдүн башталышынан жана аяктоосунан качышы керек жана бурчтарга, четтерге, учтарга жана конструкциялык бекемдикке жана чеберчиликте кемчиликтерге дуушар болгон башка маанилүү жерлерге жайгаштырылбашы керек.

Т-муюндар үчүн жабдык менен ширетүү: Эки тараптан симметриялуу түрдө аткарылышы керек; ошол эле учурда оюктун ичин ширетүүдөн мүмкүн болушунча качуу керек.

Толук өтүүчү оюктарды ширетүү үчүн: Артка оюгу үчүн оюкка жабышчаакты ширетүү керек, мис., арткы оюгу.

Ширетүүчү таянгыч плиталардын, ошондой эле агып чыгуучу жана агып чыгуучу плиталардын монтаждоо жана ширетүү позициялары тиешелүү стандарттарга ылайык келиши керек.

Ширетүүчү материалдар

Монтаждоо жана жабдык менен ширетүү үчүн колдонулган ширетүүчү материалдар формалдуу ширетүү үчүн шайкеш келүүгө тийиш, б.а., расмий ширетүүдөгүдөй эле ширетүүчү материалдар кабыл алынат.

Жогорку бышык болот менен аз бекем болоттун ортосунда монтаждоо үчүн ширетүүчү материалдар аз бышык болоттун классына ылайык тандалат.
