Болот конструк-циялар заводунун имараттарын долбоорлоо жана куруу боюнча тогуз негизги пункт

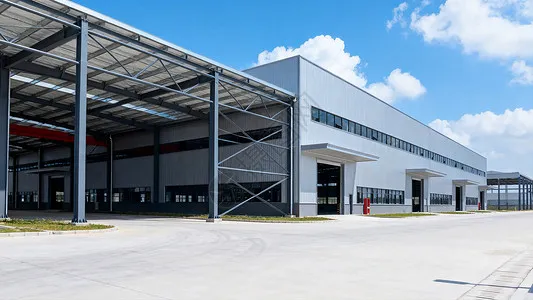

Болот конструк-циялар заводунун имараттарыкурулуш инженериясында кеңири таанылган, анткени алар тез курулат, өз салмагында жеңил, сейсмикалык көрсөткүчтөрү жакшы жана экологиялык жактан таза. Өндүрүштүк имараттарды долбоорлоодо алар оор темир-бетон конструкциясын акырындык менен алмаштырышты.

Кытайда темир конструкциялар көптөн бери колдонулбай келген, аларды деталдык долбоорлоо жана куруу ыкмалары дагы эле иштелип чыгууда. Болот конструкциясы өнөр жай имараттары көптөгөн артыкчылыктарды сунуш кылганы менен, материал катары болоттун да кемчиликтери бар, мисалы, отко туруктуулугу начар жана дат басуу тенденциясы. Бул факторлорду долбоорлоодо да, курууда да эске алуу керек.

I. Болот конструк-циялар заводунун имараттарынын негизги артыкчылыктары

Кыскача айтканда, негизги артыкчылыктарытемир конструкциясы өнөр жай имараттарытөмөнкүлөр болуп саналат. Биринчиден, курулуштун ылдамдыгы боюнча: болот тетиктерин заводдо массалык турде чыгарууга болот; курулуш жөнөкөй жана монтаждоо тез, бул курулуш мөөнөтүн бир топ кыскартат. Экинчиден, өз салмагы боюнча: имараттын структуралык салмагы болжол менен 30% га азайтылышы мүмкүн; Бул өзгөчө фундаменталдуу көтөрүү жөндөмдүүлүгү төмөн же сейсмикалык бекемдөө интенсивдүүлүгү жогору участоктордо үнөмдүү, бул жерде жалпы экономика темир-бетон конструкциялык системаларга караганда жакшыраак. Акыр-аягы, айлана-чөйрөнү коргоо жагынан: болот конструкциялары экологиялык таза жашыл курулуш системаларынын үй-бүлөсүнө таандык; полатыц ози гайтадан ишленип чыкарылян ёкары беркликли, ёкары ендурижиликли материалдыр, ол гурлушыкда опалубканы талап этмейэр.

II. Дизайнды тартуунун мааниси

Чиймелер ар кандай долбоордо курулуштун негизи болуп саналат. Болот конструкциядан жасалган өнөр жай имаратын долбоорлоо этабында курулуш бөлүмүнүн профессионал техниктери чиймелерди биргелешип кароону, чиймелерди “каталарды, кемчиликтерди, кагылышууларды жана кемчиликтерди” текшерип, курулуш башталганга чейин көйгөйлөр чечилип, чийме маселелеринин сапатка жана графикке тийгизген таасири минималдуу болушу үчүн уюштурулушу керек. Болот конструкциясынын долбоору үчүн өзүнчө курулуш уюмунун долбоорлору даярдоо стадиясында жана монтаждоо баскычында даярдалышы керек; даярдоо процессинин документи даярдоо стадиясында ар бир процесстин жана подпункттун сапат стандарттарын жана техникалык талаптарын, ошондой эле продукциянын сапатын камсыз кылуу үчүн кабыл алынган конкреттүү чараларды камтышы керек.

III. Бекемдөө системасы үчүн долбоорлоо принциптери

Имараттын мейкиндиктеги жүрүм-турумун камсыз кылуу, анын жалпы катуулугун жогорулатуу, узунунан кеткен горизонталдык күчтөргө туруштук берүү жана өткөрүү, элементтердин ашыкча деформациясын болтурбоо, кысуу элементтеринин бүгүлүүсүнө жол бербөө жана конструкциянын жалпы туруктуулугун кепилдөө үчүн имараттын конструктивдик формасына, крандын схемасына, ар бир цехтин узундугуна жана бийиктигине ылайык бекем бекемдөө системасы түзүлүшү керек. зона. Ар бир температуралык зонада чатырдын каптал горизонталдуу бекемдөөчүсү менен макулдашылган туруктуу мамычалар аралык бекемдөө системасы менен камсыз болушу керек. Төмөнкү мамычаны бекемдөөнүн абалы узунунан кеткен деформациянын багытын аныктоочу жана жылуулук чыңалуусунун өлчөмүнө таасир этүүчү негизги фактор болуп саналат; ылдыйкы мамычаны бекемдөө температуралык зонанын ортосуна мүмкүн болушунча жакын жайгаштырылууга тийиш, мында кран устундары сыяктуу узунунан кеткен элементтер температура өзгөргөндө эки учуна карай эркин кеңейип жана кысылышы мүмкүн. Температура зонасы кыска болгондо, ортого төмөнкү мамычаны бекемдөөнүн бир комплекси коюлат. Бирок, температура зонасы 150 мден узун болгондо, узунунан катуулукту камсыз кылуу үчүн зонанын ичинде төмөнкү мамычалардын эки комплекти орнотулушу керек; алар мүмкүн болушунча температуралык зонанын орто үчтөн бир бөлүгүнө жайгаштырылууга тийиш, ал эми эки топтомдун ортосундагы борбордон борборго чейинки аралык 72 м ашпоого тийиш, бул ашыкча термикалык стрессти болтурбоо үчүн.

IV. Сейсмикалык долбоорлоонун негизги пункттары

Темир конструкциялык өнөр жай имаратынын сейсмикалык долбоорун ишке ашырууда төмөнкү жагдайларды эске алуу керек. Биринчиден, жалпы схема боюнча, конструкциянын массасы жана катуулугу имарат бир калыпта жүктөлгөн жана макулдашылган түрдө деформацияланышы үчүн бирдей бөлүштүрүлүшү керек; текши эмес катуулукту болтурбоо керек, анткени ал сейсмикалык көрсөткүчкө жагымсыз таасирин тийгизет. Туурасынан жасалган конструкция үчүн, болоттун жүк көтөрүү жөндөмдүүлүгүн толук пайдалануу жана туурасынан кеткен деформацияны азайтуу үчүн, катуу рамка же чатырдын фермасы мамыларга катуу туташтырылган рамка кабыл алынышы керек. Экинчиден, темир конструкциядагы имараттар, адатта, мүчөлөрдүн күчү жетишсиз болгондуктан эмес, мүчөлөрү бүктөлгөндүктөн иштен чыгат; ошондуктан имараттын жалпы туруктуулугун гарантиялаган жакшы уюштурулган бекемдөө системасы өзгөчө маанилүү. Акыр-аягы, жер титирөөнүн таасири астында төмөнкү цикл чарчоо пайда болот жана анын имаратка тийгизген таасири долбоордо каралышы керек. Конструкциялык байланыштарды долбоорлоо түзүмдүк элементтердин толук кесилишине чейин муундардын бузулушуна жол бербөөнү камсыз кылууга тийиш; сейсмикалык энергияны толук сиңирип алуу жана сейсмикалык мүмкүнчүлүктөрүн өнүктүрүү үчүн мүчөлөргө пластикалык стадияга чыгууга уруксат берүү керек.

V. Жылуулукка жана отко чыдамдуу долбоорлоонун мааниси

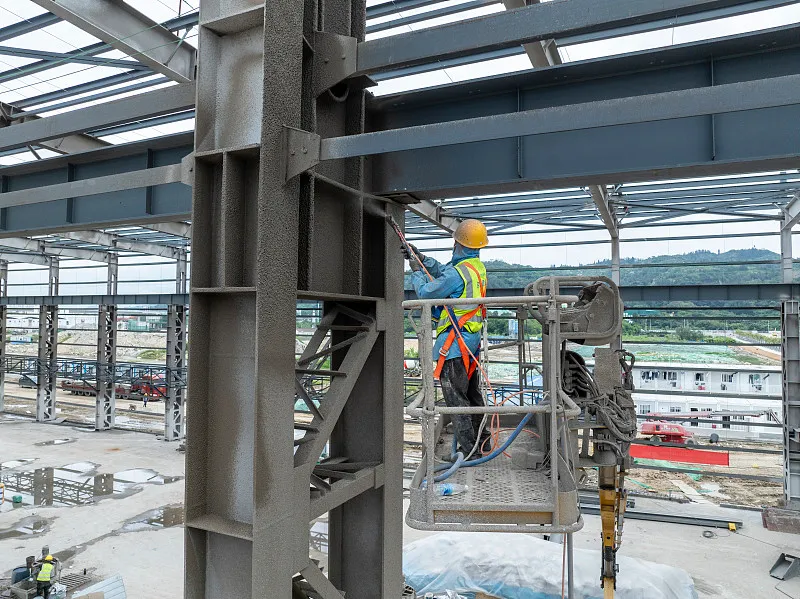

Болот конструк-циялуу енер жай имараттарыотко туруктуулугу начар. Болотту 100°Сден жогору ысытканда анын созулушу азаят жана температура жогорулаган сайын пластикалыгы жогорулайт. Болжол менен 250 °C, болоттун бекемдиги бир аз жогорулайт, ал эми пластикасы азаят - бул көк морттук деп аталган көрүнүш. 250 °C жогору, болот сойлоп баштайт. Болжол менен 500 °C температурада болоттун күчү ушунчалык төмөн түшүп, болоттун конструкциясы кулап калышы мүмкүн. Ошондуктан, темир конструкциянын бетинин температурасы 150 °C ашкан сайын, жылуулук изоляциясы жана өрткө каршы конструкциясы камсыз кылынышы керек (көбүнчө ысыкка чыдамдуу, өрткө каршы жабындыларды колдонуу менен жетишилет).

нын курулушундатемир конструкциясы өнөр жай имараттары, көптөгөн практикалык көйгөйлөр пайда болот; Бул жерде биз эң көрүнүктүүлөрүн гана талдайбыз.

VI. Курулуш учурунда анкердик болтторду орнотуу

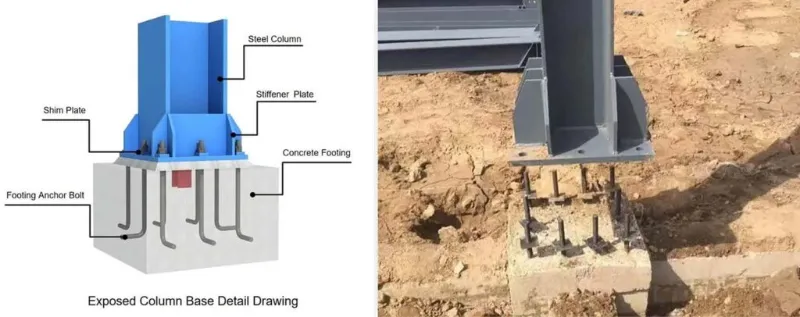

Бул казык болттор бекем орнотулган же жокпу, бир болоттон жасалган структурасы өнөр жай имаратынын туруктуулугу үчүн негизги болуп саналат деп айтууга болот. Анкердик болттордун тактыгы болот түзүмүнүн жайгашуусуна түздөн-түз таасир этет. Анкер болттору катуу тактык менен орнотулушу керек: огунун четтөө ±2,0 мм жана бийиктиги ±5,0 мм. Колонна анкердик болтторду орнотуудан мурун, болтторду орнотуунун тактыгына кепилдик берүү үчүн горизонталдык башкаруу тармагынын ар бир огун мамычанын пайдубалынын үстүнкү бетине проектирлөө жана илмекти жабуу; андан кийин мамычалардын сырткы четтерин окторуна ылайык белгилеңиз. Колонналардын анкердик болттору үчүн колдоо алкагы (тилкеси) орнотулгандан кийин, темир түтүк рамкага керектүү бийиктикти өткөрүп бериңиз.

VII. Көтөрүү учурундагы сактык чаралары

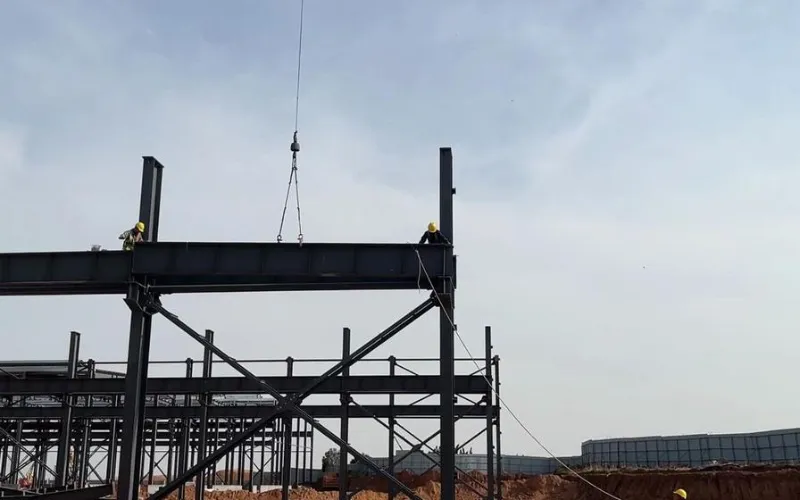

Негизги сактык чаралары төмөнкүдөй. Биринчиден, мамычанын таманынын негизги пластинкасындагы кайчылаш орто сызыктарды жана анкердик болттордун орто сызыктарын белгилеп, мамычанын түбүндөгү кесүүчү тешиктерди тазалаңыз; болот мамыча ордуна келгенден кийин, анын бийиктигин тууралоо жана гайкалар бекемдөө. Экинчиден, бир аймакта болот мамычалар тургузулгандан кийин, мамылардын жалпы туруктуулугун камсыз кылуу жана болот устундарды көтөргөндө алардын деформацияланышына жол бербөө үчүн, байлагычтар (туташтыргыч элементтер) орнотулат. Акыр-аягы, болот устундарды көтөрүү: абада жуп устундарды бириктирүү жана жогорку бекем болтторду баштапкы бекемдөө жүргүзүү; биринчи устун бир тарапка кыйшаюусу алдын алуу үчүн төрт жигит зымдары менен бекемделиши керек.

VIII. Crane Beam системасын орнотуудагы кыйынчылыктар

Курулуш учурунда кран устундары спецификацияга ылайык, мамычалуу булуңдан катуу орнотулушу керек. Мамычалар аралык бекемдөө орнотулган жана туташтырылгандан кийин, ал салыштырмалуу туруктуу мейкиндик катуулугун түзөт; Бул булуңдан орнотуу коопсузураак жана ошондой эле кран устундарын орнотуу мамылардын вертикалдуулугуна таасир этпешин камсыздайт. Орнотуу учурунда шыйрак пластинкаларын четинен чоң четтөөлөрү бар кран устундарынын астына коюу керек; кран устун системасы тууралангандан кийин бул шыйрактарды ширетиш керек жана устундар алдын ала коюлган жайгаштыруу сызыктарына так тууралаш керек. Тормоздук системаны формалдуу түрдө крандын устундары жөнгө салынгандан жана бекитилгенден кийин гана туташтыруу керек. Тормоз пластинкасын крандын устуну менен жогорку бекем болттор менен жана кошумча фермага ширетүү жолу менен туташтырганда ырааттуулук маанилүү: адегенде тормоз пластинкасын жогорку бекем болттор менен крандын устунуна туташтырыңыз жана алгачкы чыңдоону жүргүзүңүз; андан кийин жардамчы ферманы тууралап, аны тормоздук пластинка менен ширеткиле жана жогорку бекем болтторду биротоло бекемдейт; акырында, тормоз пластинкасын жардамчы фермага ширетебиз. Жогорку бекем болтторду бекемдөө да, тормоз пластинкасын ширетүү да пластинкадагы ички стрессти азайтуу үчүн ар бир пластинанын ортосунан эки четине карай жүрүшү керек.

IX. Болот тетиктерин тизүү

Эрекцияны жеңилдетүү үчүн, болот тетиктерин жерге келгенден кийин акылга сыярлык түрдө тизүү керек. Принциптер: монтаждоо үчүн шашылыш түрдө зарыл болгон тетиктер көтөрүү ырааттуулугун сактоо менен түз жерге тизилиши керек — көтөрө тургандар алгач өйдө, ал эми кийинчерээк көтөрүлө тургандар ылдыйда болот; шашылыш түрдө кереги жок компоненттерди сайттан убактылуу сактоо керек. Үстөлгөндө, мамычаларды жана устундарды өзүнчө кармап, аларды огу боюнча тизиңиз. Сактоочу короо атайын дайындалган кызматкерлер тарабынан башкарылууга тийиш; компоненттерди жеткирүү талаптары жана жеткирүү тизмеси менен эсептеп, жазуулар берилиши керек. H-бөлүм мүчөлөрү эч качан жалпак эмес, тик сакталышы керек. Ар бир компонент жок дегенде эки пунктта колдоого алынышы керек; колдоо пункттары мүчө учтарынан болжол менен жетиден бир бөлүгүндө жайгашкан болушу керек. Катмарга тизүүдө үч катмардан ашпоого жол берилет; жыгач блоктору, аларды түз кармап туруу үчүн катмарлардын ортосунда туура жайгаштырылышы керек, жана колдоо чекиттери вертикалдуу тегиздөө керек.
