Болот конструкциялар үчүн курулуш процессинин стандарттары (болот алкактар)

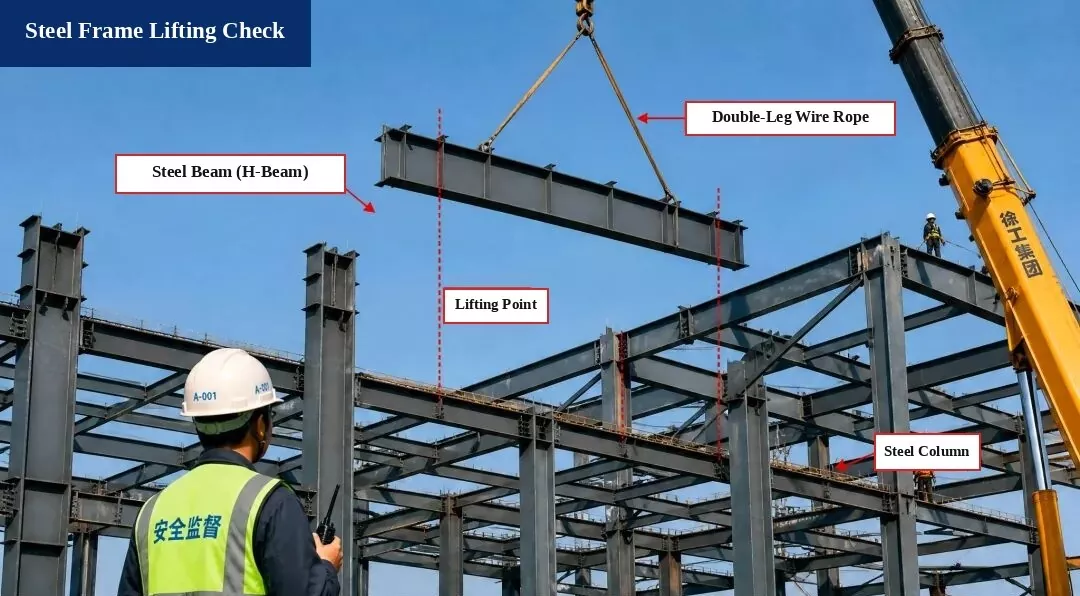

1. Болот каркас көтөрүү текшерүү (көтөрүү эсептөө)

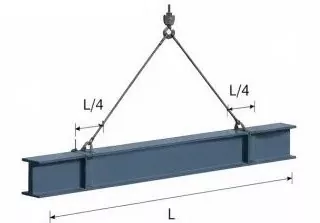

I. Лифтинг диаграммасы

Мүчө:Steel Beam H500×200×10×16, Узундугу L = 12,0 м

Көтөрүү пункттары:Нурдун ар бир учунан L/4 коюңуз

Sling бурч:α ≈ 60°

II. Жүктөө эсептөө

1. Нурдун өздүк салмагы:
G = ρ × V = 78,5 кН/м³ × 0,212 м³/м × 12,0 м = 199,9 кН

2. Динамикалык жүктөө фактору:1.1 алыңыз

3. Салмоорлордун салмагы:Көңүл бурулбаган (болбойт)

4. Жалпы көтөрүү жүк:
P = G × 1,1 = 219,9 кН

5. Салмоордун чыңалуусу (балансталган жүк):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 кН

III. Sling коопсуздук текшерүү

1. Слинг түрү:φ20 болот зым аркан, үзүлүүчү жүк Fb = 360 кН

2. Коопсуздук фактору (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Стандарттык талаптарга жооп берет!

Корутундуну текшерүү:
Көтөрүү операциясы коопсуз жана код талаптарына жооп берет.

Шилтеме стандарттары

• Болот конструкцияларды куруу үчүн код (GB 50755-2012)

• Курулушта көтөрүү жана көтөрүү коопсуздугу боюнча техникалык кодекс (JGJ 276-2012)

Коопсуздук эскертүүлөрү:

1. Темир устунду, зым аркандарды жана көтөрүү куралдарын көтөрүүдөн мурун алардын коопсуз жана ишенимдүү экендигин текшериңиз.

2. Көтөрүү процессин жетектөө үчүн атайын адамды дайындаңыз. Көтөрүлгөн устундун астында эч ким тура албайт.

3. Шамалдын ылдамдыгы 6-деңгээлге же андан жогору болгондо дароо көтөрүү иштерин токтотуңуз.

2. Болот рамканы монтаждоо жана кароо — болот устунду орнотуу

Болот устунду пландалган абалына көтөрүңүз, андан кийин орнотуунун сапаты дизайн талаптарына жооп берерин текшерүү үчүн байланыш түйүндөрүн текшериңиз жана бекитиңиз.

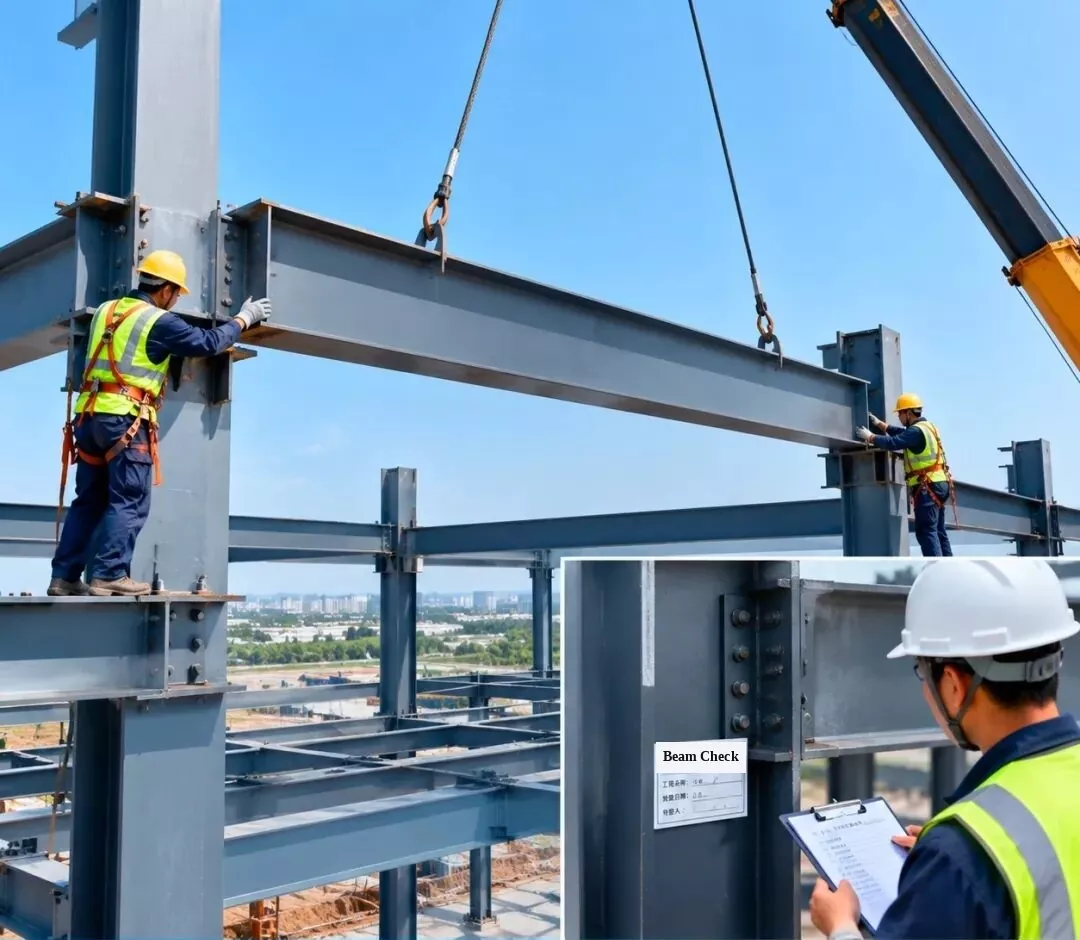

[Мамычадагы Inset Tag: Steel Beam орнотуу инспекциясы | Долбоордун аталышы: Семинар №1 | Текшерүү датасы | инспектор]

3. Болот каркастарды монтаждоо жана кароо — Болот чатырды монтаждоо

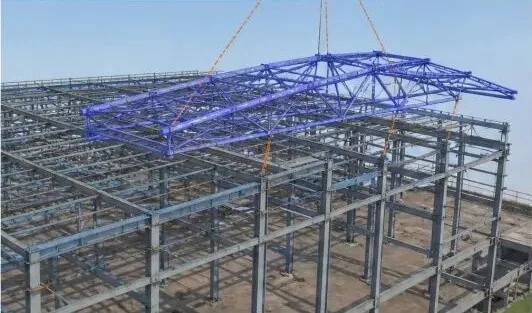

1. 3D BIM симуляциясы:Көтөрүү планын жана орнотуу тартибин жакшыртуу үчүн болоттун чатырын орнотууну окшоштуруңуз.

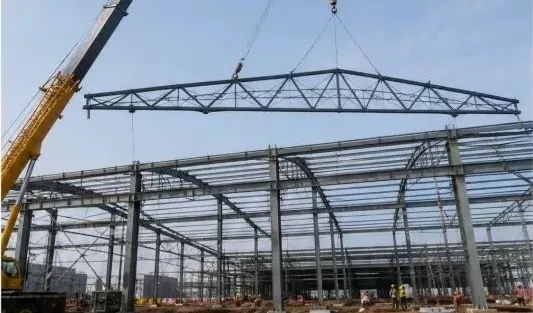

2. Чатырды көтөрүү:Ферманы көтөрүү үчүн жүк ташуучу кранды колдонуңуз жана аны тең салмактуу кармап, акырындык менен ордуна коюңуз.

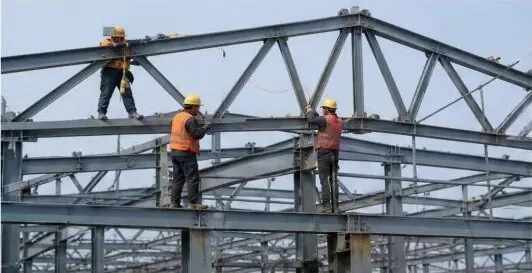

3. Жайгашуу жана Убактылуу бекитүү:Чатырдын фермасы орнотулгандан кийин, аны убактылуу бекитип, анын абалын жана бийиктигин (бийиктигин) тууралаңыз.

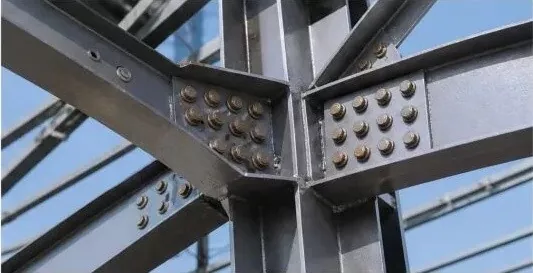

4. Жогорку күчтүү болт туташуу:Бекем байланышты камсыз кылуу үчүн долбоорлоо эрежелерине ылайык жогорку бекем болтторду бекемдөө.

5. Орнотуу инспекциясы:Кодго туура келгенин текшерүү үчүн ферманын бийиктигин, аралыгын, ийилүүсүн (чектөө) жана вертикалдуу тегиздөөсүн текшериңиз.

6. Текшерүү протоколу:Текшерүүдөн өткөндөн кийин, эсепке алуу формасын толтуруп, кийинки курулушка өтүңүз.

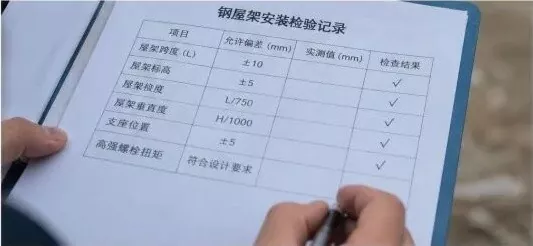

Болот чатырды орнотуу текшерүү жазуусу

Текшерүү пункту	Уруксат берилген ката (мм)	Ченүүчү маани (мм)	Натыйжаны текшерүү
Трасс аралыгы (L)	±10	—	√ (өтүү)
Трасстын бийиктиги (бийиктиги)	±5	—	√ (өтүү)
Трасстын ийилиши (бүгүлүү)	L / 750	—	√ (өтүү)
Truss Vertical Alignment	H / 1000	—	√ (өтүү)
Колдоо позициясы	±5	—	√ (өтүү)
Жогорку күчтүү болт моменти	Дизайн талаптарына жооп берет	—	√ (өтүү)

Негизги башкаруу пункттары:

Алардын түрүн, өлчөмүн жана ширетүүнүн сапатын текшерүү үчүн бардык келген болот тетиктерин сайттан текшериңиз;
Көтөрүү коопсуздугун камсыз кылуу үчүн коопсуз жана практикалык көтөрүү планын колдонуңуз;
Фирманы ордуна койгондон кийин дароо тууралаңыз жана бекитиңиз;
Бардык жогорку бекем болтторду туура тартыңыз жана алардын моментин кодго ылайык текшериңиз;
Орнотулган структура бардык дизайн жана код талаптарына жооп берерин текшерүү үчүн толук текшерүүнү жүргүзүңүз.

4. Болот каркастарды орнотуу жана текшерүү — жантайма болот устун орнотуу

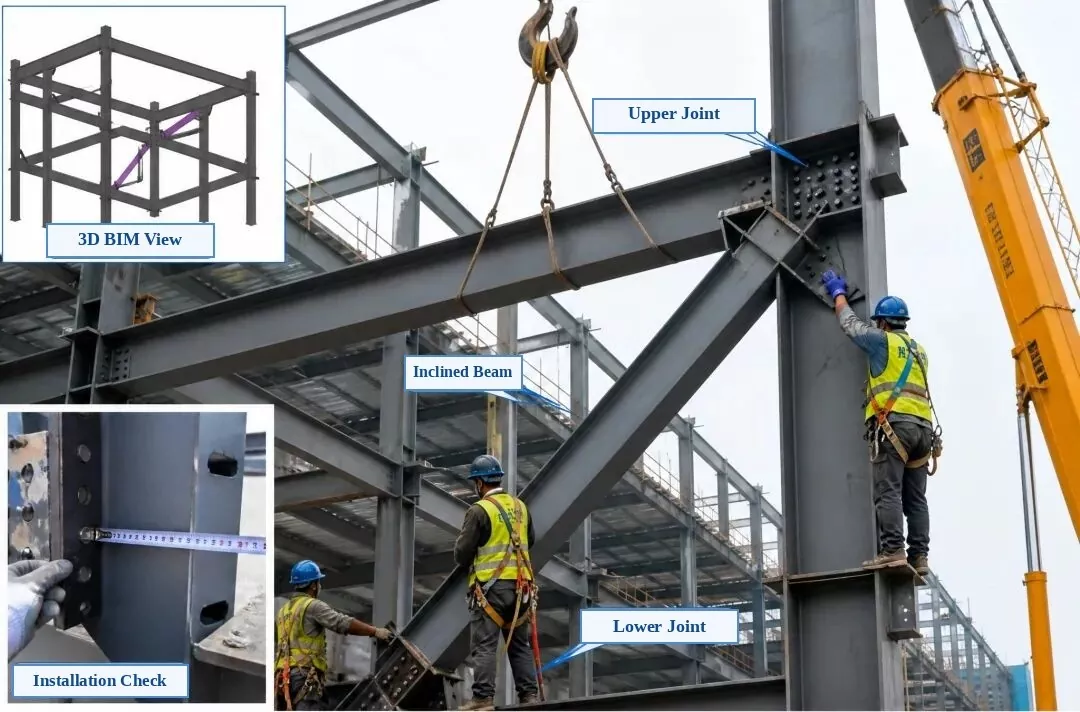

Чыгарылган сүрөт энбелгилери:Жогорку Сол Кыстарма: 3D BIM көрүнүшү | Төмөнкү-Сол Inset: Орнотуу текшерүү | Негизги сүрөт: үстүнкү туташтыргыч, жантайылган болот устун (диагоналдык кашаа), төмөнкү туташтыргыч муун

Болот каркастарды орнотуу жана текшерүү — жантайма болот устун орнотуу

1. Орнотууга чейинки текшерүү:Тетиктин номерин, өлчөмүн, болт тешиктеринин абалын жана туташтыруу плитасынын багытын текшериңиз. Байланыш беттеринде жалпак, таза жана бычак же май жок экенин текшериңиз.

2. Көтөрүү жана жайгаштыруу:Ийилген устунду жай ордуна көтөрүү үчүн эки көтөрүүчү чекитти колдонуңуз. Аны убактылуу оңдоп, үстүнкү жана астыңкы муундары болот мамыча жана устун менен так сызылганын текшериңиз.

3. Тегиздөө жана тууралоо:Дизайн талаптарына жооп берүү үчүн жантайыңкы устундун борбордук сызыгынын абалын, бийиктигин жана вертикалдуу тегиздөөсүн тууралаңыз. Туруктуу байланышты тегиздөөдөн кийин бүтүрүңүз.

4. Туташуу ыкмасы:Жогорку бекем болттор менен туташтырыңыз. Дизайн талап кылгандай, аларды борбордон сыртка эки тарапка тегиз тартыңыз жана акыркы бекемдөө текшерүүдөн өткөндөн кийин ар бир болтты белгилеңиз.

5. Орнотуу инспекциясы:Орто сызыктын абалын, бийиктигин, вертикалдуу тегиздөөсүн, плитанын контактынын бекемдигин жана болттун бекемдөө сапатын текшериңиз. Бардык нерсе темир конструкциялардын курулуш сапатын кабыл алуу кодексине (GB 50205) жооп бериши керек.

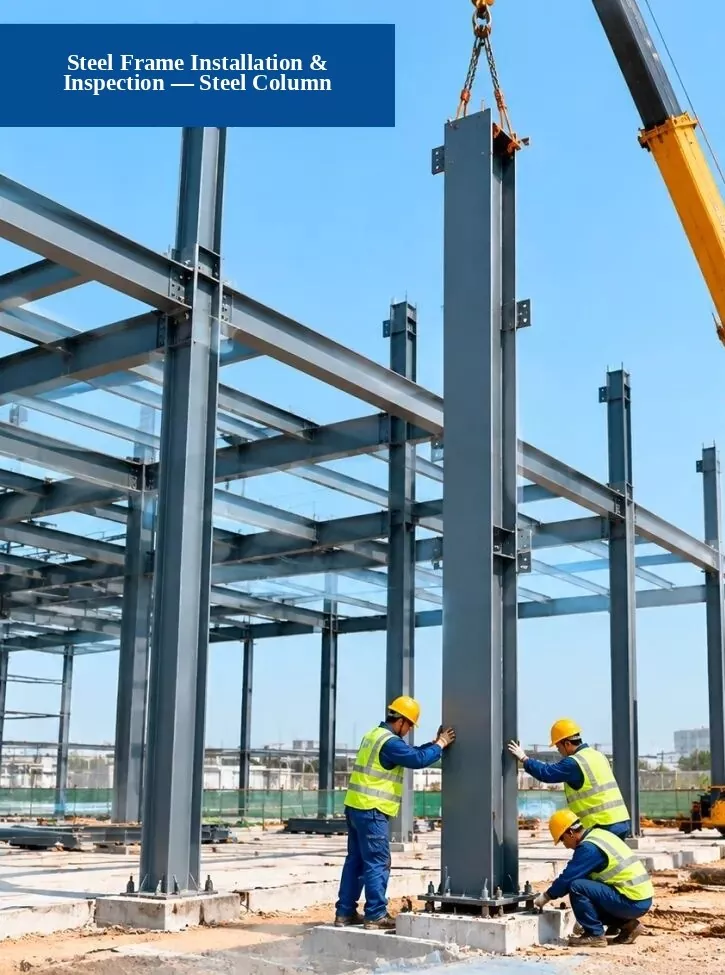

5. Болот каркастарды орнотуу жана кароо — болот колонналарды орнотуу

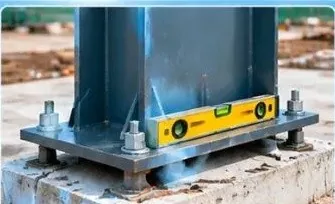

1. Фондду текшерүү:Анкер болттору, пайдубалдын бийиктиги жана пайдубалдын өлчөмдөрү долбоорлоо талаптарына жооп берер-келбесин текшериңиз.

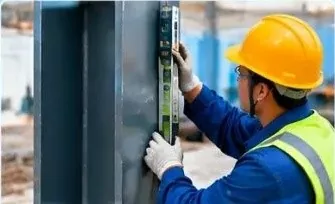

2. Вертикалдуу тегиздөөнү текшерүү:Болот мамычанын канчалык түз (вертикалдуу) турганын текшерүү үчүн жалпы станцияны, лазердик штепсельди же түздөө деңгээлин колдонуңуз.

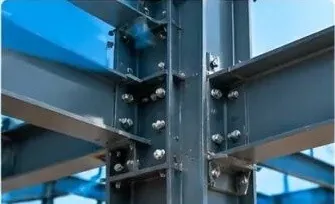

3. Туташуу сапатын текшерүү:Жогорку бышык болттор, ширетүүлөр жана байланыш плиталары стандарттык талаптарга жооп береби же жокпу текшериңиз.

Курулуш процесси:1. Даярдоо иштери → 2. Болот мамычаны көтөрүү жана коюу → 3. Орнотуу жана бекитүү → 4. Текшерүү жана кабыл алуу

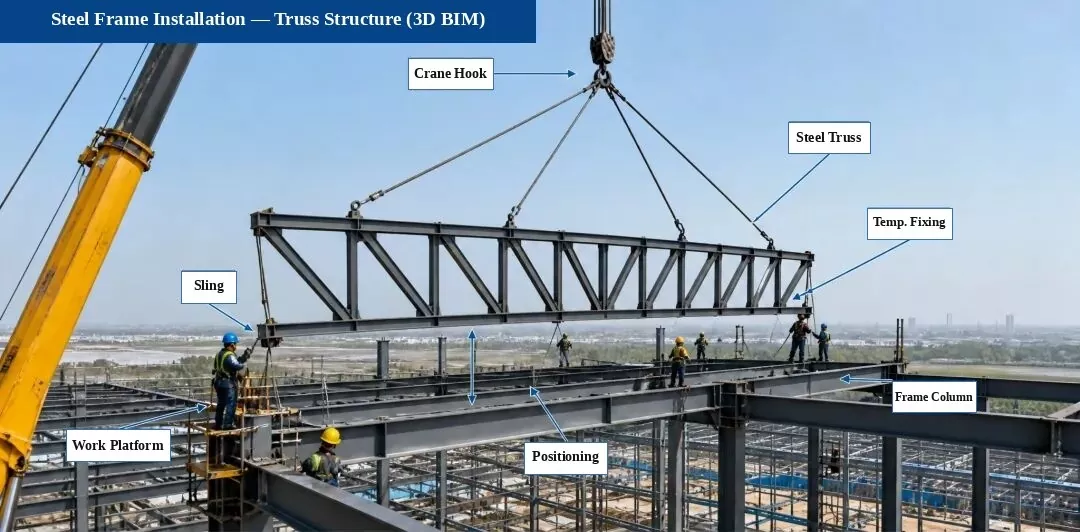

6. Болот каркас орнотуу — Truss структурасын орнотуу (3D BIM диаграммасы)

Орнотуу процессинин агымы:Сурамжылоо жана белгилөө → Колдоо текшерүү → Көтөрүү жана жайгаштыруу → Убактылуу бекитүү → Тегиздөө жана тууралоо → Жогорку бекем болтту туташтыруу → Ширетүү (зарыл болсо)

Негизги орнотуу пункттары:

Көтөрүүдөн мурун, таянычтын ортоңку сызыгын, бийиктигин жана орнотулган бөлүктөрүнүн абалын эки жолу текшериңиз;
Ферманы туруктуу кармап туруу үчүн көтөрүү учурунда шамал жетектөөчү аркандарды (теглиндерди) бекитиңиз;
Ийилүүнү же бурмалоону болтурбоо үчүн ферманы орноткондон кийин тууралап, убактылуу бекитиңиз;
Жогорку бышык болт байланыштары дизайн жана код эрежелерине ылайык келиши керек жана керектүү моментке чейин бекемделиши керек;
Ширетүү сапаты темир конструкциялардын курулуш сапатын кабыл алуу кодексиндеги эрежелерге жооп бериши керек (GB 50205).

Негизги текшерүү пункттары (сайттын сүрөттөрү):

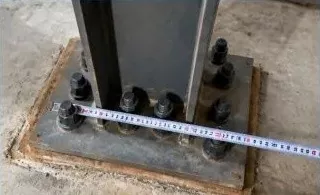

1. Колдоо жана биргелешкен текшерүү

Дизайн талаптарына жооп бериши үчүн колдоо болттордун, пластинкалардын жана орнотулган тетиктердин абалын жана бийиктиктерин текшериңиз.

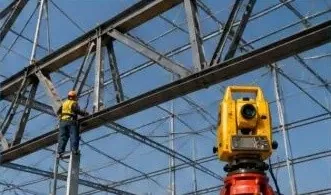

2. Трасстын тегиздөөсүн текшерүү

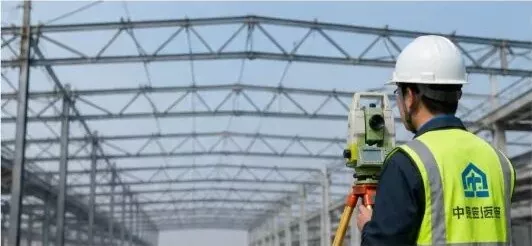

Трустун ортоңку сызыгын, бийиктигин жана ийилишин өлчөө үчүн жалпы станцияны колдонуңуз жана түздөөнү тууралаңыз.

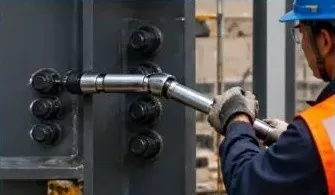

3. Жогорку бекем болт текшерүү

Жогорку бекем болттордун санын, өлчөмүн жана моментин текшерип, код талап кылгандай аларды кайра сынап көрүңүз.

Эскертүү:Бул долбоордогу ферманын түзүмү фабрикада алдын ала чогултулуп, так орнотууну, сапатты жана коопсуздукту камсыз кылуу үчүн жеринде бөлүмдөрдө көтөрүлөт.

7. Steel Frame & Profiled Металл Чатыр Sheet орнотуу жана текшерүү

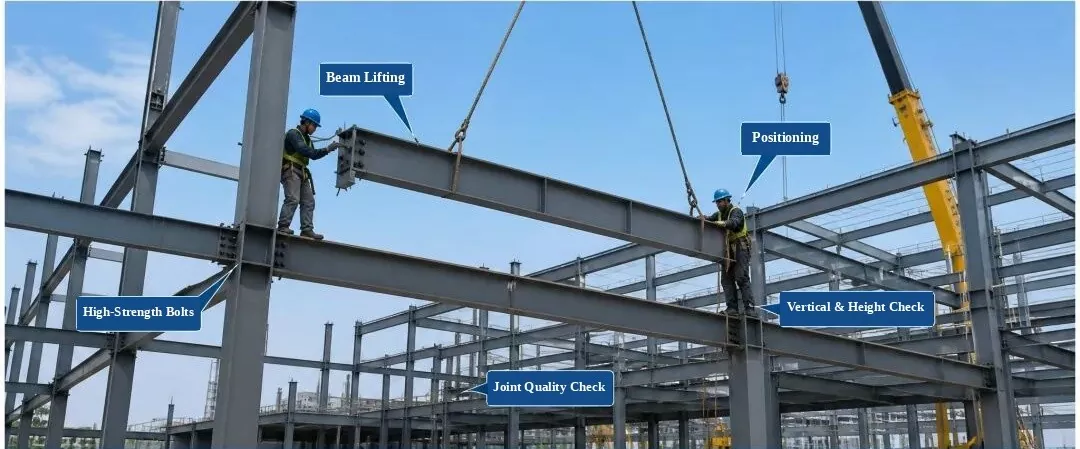

Steel Frame орнотуу жана текшерүү

(Энбелгилери: нурду көтөрүү, жайгаштыруу, жогорку бекем болттар, тик жана бийиктикти текшерүү, биргелешкен сапатты текшерүү)

1. Кирүүчү бөлүктү текшерүү:Материалдын сапатын, өлчөмүн, бетинин абалын жана түздүгүн текшериңиз. Текшерүүдөн өткөндөн кийин гана орнотуу.

2. Процессти көзөмөлдөө:Орнотуу учурунда бөлүктүн жайгашуусун, бийиктигин, вертикалдуу тегиздөөсүн жана болтторду бекемдөөнү көзөмөлдөңүз.

3. Текшерүү пункттары:Борбордук сызыктын абалы, бийиктиги, тик тегиздөө, беттин тегиздиги жана болттун байланыш сапаты.

4. Сапат стандарты:Болот конструкциялардын курулуш сапатын кабыл алуу кодексине жооп бериши керек (GB 50205-2020).

Profiled металл чатыр Sheet орнотуу & текшерүү

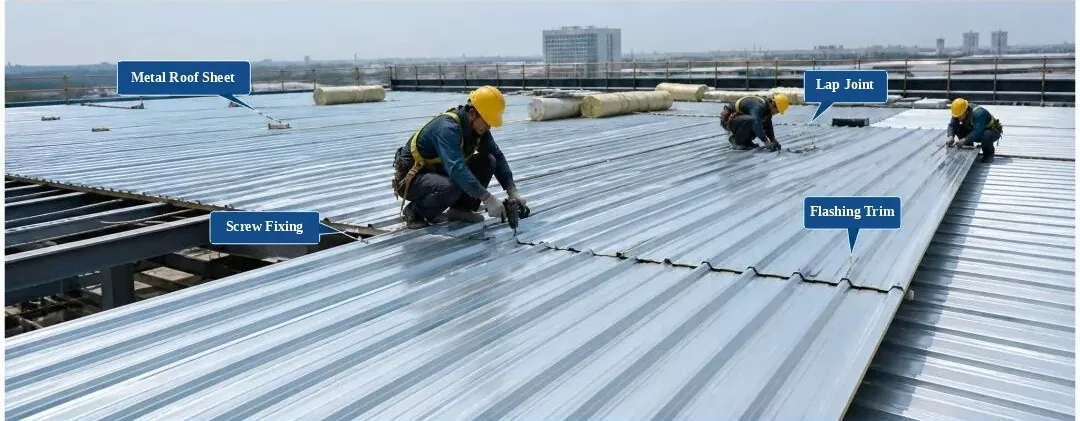

(Энбелгилери: Чатырдын Металл барагы, Төө биригип, Өзүн-өзү таптап винт менен бекитүү, Жаркылдаган Трим)

1. Материалды текшерүү:Панелдин профилин, калыңдыгын, каптоосун жана түсүн текшериңиз. Текшерүүдөн өткөндөн кийин гана колдонуңуз.

2. Орнотуу эрежелери:Панелдерди туура жаап, бекем бекитиңиз. Бурама аралыгын стандарттуу чектерде, жок же туура эмес орнотулган бурамаларсыз сактаңыз.

3. Текшерүү пункттары:Чатырдын тегиздиги, кабатталган туурасы, бекитүү чекитинин аралыгы жана гидроизоляциялык деталдар.

4. Сапат стандарты:Металл чатыр инженериясынын Техникалык кодексине жооп бериши керек (GB 50345-2012).

8. Болот каркастарды орнотуу жана кароо — Болот тепкичтерди жана туткаларды орнотуу

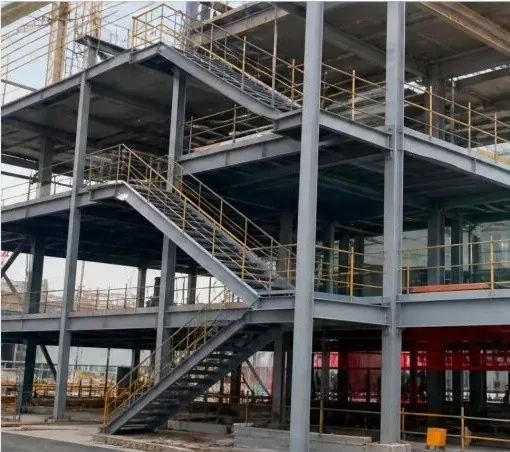

1. Аякталган болот тепкичтер жана кармагычтар (Сайттын сүрөтү)

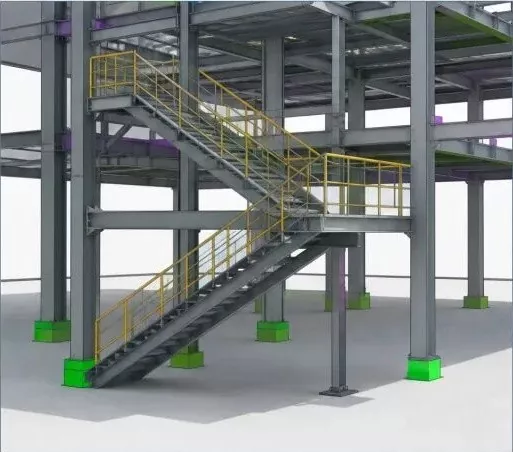

2. 3D BIM модели (болот тепкичтер жана кармагычтар)

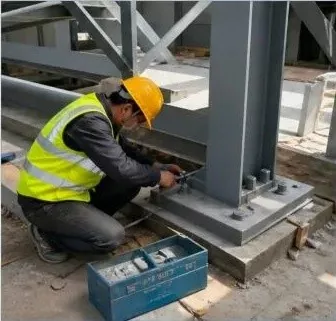

3. Болот тепкичтерди орнотуу (сайтта иштөө)

4. Тутучтарды орнотуу (сайтта иштөө)

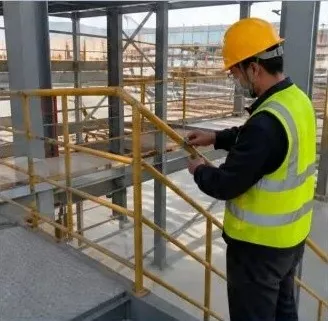

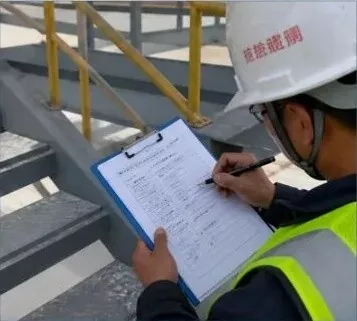

5. Орнотуу сапатын текшерүү (сайтты текшерүү)

Көрсөтмөлөр:

Болот тепкичтерди жана кармагычтарды орнотуудан мурун, компоненттердин өлчөмдөрүн, бийиктигин жана орто сызыктарын эки жолу текшериңиз;
Болттуу байланыштарды колдонууда болттун өлчөмүн, санын жана моментин бекем туташуусун текшериңиз;
Орнотулган кармагычтар бекем жана түз болушу керек, толук жана жылмакай ширетүүлөр дизайнга жана код талаптарына жооп берет;
Монтаждоодон кийин сапатты текшерүүнү жүргүзүү жана долбоордун сапатын камсыз кылуу үчүн текшерүү жазуусун толтуруңуз.

Болот структураesазыркы курулуш рыногунда курулуш каркастарын куруу үчүн кеңири колдонулат жана келечекте алар баштапкы курулуш конструкциялары үчүн негизги тандоо болуп калат. Болот конструкциялар көптөгөн суб-категорияларга, структуралык типтерге жана компоненттердин түрлөрүнө ээ. Структуралык системанын негизинде алар төрт негизги түргө бөлүнөт: портал алкактары, космостук торлор, фермалар жана каркас структуралары.
