Жеринде болот конструкциясын чогултуу + Интегралдык көтөрүү курулушунун иш процесси + Негизги ойлор

Киришүү:Inтемир конструкциясын куруу, "жерде монтаждоо + оор крандык интегралдык жүк көтөрүү" (конструкцияны толугу менен жерге чогултуу жана оор крандарды колдонуу менен бирдиктүү абалга келтирүү) бүгүнкү күндө эң үнөмдүү, коопсуз жана сапаты көзөмөлдөнгөн курулуш ыкмаларынын бири.

"Бийик тоолуу борпоң монтаждоо" менен салыштырганда (абада тетиктерди бөлүк-бөлүккө чогултуу) бул ыкма бийиктиктеги кооптуу жумуштарды кыйла азайтат, ширетүүчү кемчиликтерди азайтат жана структуралык деформацияны эффективдүү башкарат. Бирок, ал жер участогун катуу даярдоону, жогорку тактыктагы монтаждоону орнотууну, көтөрүү инженердик эсептөөлөрүн жана кемчиликсиз жеринде сигнализацияны жана буйрукту талап кылат.

Төмөндө комплекстүү жана стандартташтырылган техникалык колдонмо болуп саналатжеринде болот конструкциясымонтаждоо жана интегралдык көтөрүү - ачык-айкын иш агымдары жана практикалык, жөнөкөй техникалык талаптар менен структураланган.

I. Курулуш методуна негизги сереп

Курулуштун иш процессинин логикасы: Бөлүктөрдө болоттон жасалган тетиктерди фабрикада даярдоо → Айланаларды жеринде чогултуу → Ширетүүнү тууралоо, ширетүүнү текшерүү (NDT) & боёк менен тийүү → Бир бөлүктөн турган интегралдык көтөрүү → Фиксациялоо жана структуралык тегиздөө.

Негизги артыкчылыктары

•  Бүткүл жер үстүндөгү жумуштар: Негизги операциялар жер үстүндө аткарылып, кулап түшүү жана бийик тоолуу аймактарда коркунучтарды кескин азайтат.

•  Көзөмөлгө алынуучу сапат: Монтаждоо, ширетүү жана тегиздөө туруктуу, жеткиликтүү жер чөйрөсүндө болуп, жогорку тактыкты жана куруу сапатын камсыз кылат.

•  Жогорку курулуш эффективдүүлүгү: бийик тоолуу ширетүү жана болттоо минималдуу кыскартылып, курулуштун жүрүшүн кыйла тездетет.

Чектөөлөр

•  Чоң аянт талап кылынат: жеринде чогултуу үчүн кенен, түз жана жакшы ныкталган жер аянты талап кылынат.

•  Оор жабдуулар жана катуу текшерүүлөр: көтөрүү шарттары жана топурактын көтөрүү жөндөмдүүлүгү үчүн бийик тоннаждуу көтөрүүчү крандарды жана катуу инженердик эсептөөлөрдү талап кылат.

Колдонулуучу сценарийлер

Ачык аянтчадагы темир конструкцияларды куруу, мисалы, чоң аралыгы болот фермалар, чатыры болот модулдары, көп радиациялуу болот каркастары жана оор жүк көтөрүүчү крандардын аркалык жыйындысы.

II. Толук стандартташтырылган курулуш иш процесси

Стандарттык процесстин агымы: Курулуш даярдоо → Сайттын тегиздөө жана ныктоо → Монтаждоо жабдыктарын орнотуу жана кабыл алуу → Компоненттерди кабыл алуу жана кайра текшерүү → Жерге монтаждоо → Ширетүү иштери → Ширеттүү тестирлөө (NDT) жана Коррозияга каршы боёкту жөндөө → Көтөрүү логистикасы → Тригралды орнотуу Көтөрүү → Позицияны так тууралоо & Убактылуу бекитүү → Тор окторун жана бийиктигин кайра текшерүү → Туруктуу туташтыруу жана бекитүү → Такелажды алып салуу → Долбоорду кабыл алуу → Монтаждык шаймандарды демонтаждоо

1. Курулуштун алгачкы этабын даярдоо (эң маанилүү кадам)

Алдын ала даярдоо жетишсиз болсо, конструкциялык деформация, оодарылып кетүү же өлчөмдүү каталар монтаждоо жана көтөрүү учурунда оңой эле пайда болушу мүмкүн. Ушул 4 негизги милдетке катуу көңүл буруңуз:

•  Биринчи пландаңыз: атайын жүк көтөрүү схемасын даярдаңыз. Жогорку кооптуу, өтө критикалык операциялар үчүн эксперттик кароо жана расмий бекитүү милдеттүү болуп саналат. Крандын иштөө шарттарына, мүчөлөрдүн стрессине, жерге көтөрүү жөндөмдүүлүгүнө жана жүктөрдү көтөрүү үчүн толук инженердик эсептөөлөр.

•  Материалды жана Документти Текшерүү: Заводдун шайкештик сертификаттарын, тегирмендин сыноо отчетторун (MTR), фабриканын бузулбас сыноо (NDT) жазууларын жана өлчөмдү текшерүү баракчаларын текшериңиз. Иш сайтына туура келбеген компоненттердин киришине катуу тыюу салыңыз.

•  Сайттын жайгашуусун пландоо: Компоненттерди сактоо, жерди монтаждоо иштери жана крандын жүрүү/чыгачынын жайгашуусу үчүн өзүнчө зоналарды так белгилеңиз. Жумшак топурак пайдубалын казып, ордуна катуу толтургуч менен алмаштырыңыз, алдын ала жерди кысып, төшөлүңүз / катуулатыңыз.

•  Персоналдын коопсуздугу боюнча инструктаж: ширетүүчүлөр, кранчылар, сигналчылар жана бургулоочулар жарактуу квалификациялык сертификаттарга ээ болушу керек. Бардык жумушчулар үчүн коопсуздук жана техникалык коопсуздук боюнча кылдат инструктаждарды өткөрүү, жеке жоопкерчиликтерди жана коопсуздукка тыюу салууларды тактоо.

2. Чогултуу Jig орнотуу жана кабыл алуу

Монтаждоо тактыгы үчүн монтаждоочу жиги (жер таяныч алкагы) абдан маанилүү. Кокусунан чогултууга же стандартка жооп бербеген, убактылуу рамкаларга катуу тыюу салынат!

•  Стандарттуу конструкциялык болотту колдонуңуз: Адекваттуу бекемдикти жана туруктуулукту камсыз кылуу үчүн, жердин отурушун, конструкциянын ийилишин же жүктөөдөн кийин титирөөнүн алдын алуу үчүн улуттук стандарттуу болот бөлүктөрүн колдонуп, айкелдерди жасаңыз.

•  Так орнотуу жана жайгаштыруу: багыттоочу сызыктарды так жайгаштыруу; тордун окторун, бийиктигин жана тегиздигин катуу көзөмөлдөйт. Кең аралыгы бар компоненттер үчүн, тейлөө жүктөөлөрүнүн астында келечектеги ылдый түшүүгө каршы туруу үчүн дизайн спецификацияларына ылайык алдын ала камераны (атайылап өйдө карай ийри сызык) түзүңүз.

•  Арнайы текшерүү жана каттоодон чыгуу: Жиг орнотуу аяктагандан кийин адистештирилген текшерүү жүргүзүлүшү керек. Бардык өлчөмдүү, бийиктик жана тегиздик өлчөөлөрүн жазыңыз жана архивдеңиз. Жиг расмий түрдө кол коюлгандан кийин гана колдонулушу мүмкүн

3. Компонентти жеткирүү жана жерди орнотуу

Жерди чогултуу жалпы структуралык сапатты көзөмөлдөө үчүн негизги процесс болуп саналат. Так контролдоо маанилүү:

•  Кирүүчү компонентти текшерүү: Ар бир компонентти келгенден кийин сырткы көрүнүшүн, жеткирүү деформациясын, коргоочу каптамаларды жана болт тешиктеринин тегиздигин текшериңиз. Монтаждоо алдында кандайдыр бир майда деформацияларды түздөп, оңдоңуз.

•  Жигди жайгаштыруу жана тууралоо: Компоненттерди жигге отургузгандан кийин, гидравликалык домкраттарды жана улантуучу кабельдерди колдонуп, аралыкты, октун сызыктарын, бийиктигин, тамыр боштугун (мугаштарды орнотуу боштугун) жана вертикалдуу тегиздөөнү тактоо жана катуу көзөмөлдөө үчүн колдонуңуз.

•  Сертификатталган ширетүүчүлөр тарабынан жабдыктарды ширетүүдө: Сертификатталган ширетүүчүлөр жабыштык менен ширетүүнү (убактылуу кармап турган ширетүүлөрдү) аткарышы керек. Ширетүүчүнүн узундугу жана филе бутунун өлчөмү техникалык стандарттарга жооп бериши керек, көзөнөктүүлүккө, жаракаларга жана ширетүүдө башка кемчиликтерге жол бербөө керек.

•  Симметриялык ширетүү жана Стресстен арылтуу: Формалдуу ширетүүдө термикалык стрессти бир калыпта кетирүү жана ийилишин азайтуу үчүн "симметриялык ширетүү" жана "арткы кадам менен ширетүү" (кыска алмашуучу сегменттерде ширетүү) принциптерин так сактоо керек. Калың болот плиталар үчүн алдын ала ысытуу жана өтмө аралык температураны көзөмөлдөөнү катуу аткарыңыз.

•  Конструкциядан кийинки текшерүү: Монтаждоо аяктагандан кийин, инженердик коддорго жана дизайн чиймелерине толук шайкеш келүүгө кепилдик берүү үчүн жалпы өлчөмдөрдү, камеранын маанилерин жана каптал түздүгүн кылдат кайра өлчөңүз.

4. Ширетүүчү текшерүү жана антикоррозияга каршы боёкту сүртүү

•  Быйратылбаган сыноо (NDT): Дизайн спецификациясына ылайык УЗИ сыноону (UT) же радиографиялык сыноону (RT) аткарыңыз. Ар кандай талапка жооп бербеген ширетүү толугу менен казылып, кайра ширетилип, 100% квалификацияга ээ болгонго чейин кайра сыналышы керек.

•  Ширетти тазалоо жана кайра сырдоо: Ширетилген муундарды жылмакай майдалап, дат, шлактарды жана чачыранды тазалап, тынымсыз жана бузулбаган коргоочу каптоо тутумун камсыз кылуу үчүн дал келген коррозияга каршы праймер менен үстүнкү лакты тез арада колдонуңуз.

•  Беттик коргоо: болттун сүрүлмөлүү тийүү беттерин, болт тешиктерин жана даяр боёк катмарларын ширетүүчү чачырандылардан, майдын/майдын булгануусунан жана механикалык чийиктерден коргоңуз.

5. Көтөрүү пункттары жана такелажды тандоо

Негизги көтөрүү коопсуздук эрежеси: эч качан уруксатсыз көтөрүү пункттарын өзгөртпөңүз, эч качан туура келбеген жабдыктарды аралаштырбаңыз жана компоненттерди эч качан туура эмес күчтөрдүн таасирине дуушар кылбаңыз.

•  Дайындалган көтөрүүчү түтүктөрдү колдонуңуз: Дайыма алдын ала иштелип чыккан, фабрикада иштелип чыккан көтөргүч тиштерин (плочкалар) колдонуңуз. Убактылуу көтөрүү пункттары үчүн уруксатсыз жеринде ширетүүгө же тешик бургулоого катуу тыюу салынат. Бардык көтөрүүчү тиштүү ширетүүлөр 100% NDT текшерүүсүнөн өтүшү керек.

•  Такелаждын сыйымдуулугун эсептөө: болоттон зым аркандарды, кишендерди жана көтөрүүчү салмоорлорду так түрдө динамикалык жүктүн коопсуздук факторлорун камтыган эсептелген жүктөрдүн негизинде тандаңыз. Ашыкча жүктөө катуу тыюу салынат.

•  Бурчтан коргоочулар: Зым аркандардын кесилишине же бузулушуна жол бербөө үчүн, темир элементтердин бардык курч бурчтарына жана четтерине бурч коргоочуларды (жумшарткычтарды/четтерди коргоочуларды) орнотуңуз.

•  Убактылуу бекемдөө: көтөрүү учурунда ийрилүүнүн, кыйшайып кетүүнүн же жергиликтүү деформациянын алдын алуу үчүн, структуралык жактан ичке же ичке дубалдуу бөлүктөргө (мисалы, узун фермалар) убактылуу бекемдөөчү тирөөчтөрдү/мүчөлөрдү кошуңуз.

6. Сыноо көтөрүү тести (эч качан өткөрүп жибербөө керек)

Сыноо лифт жүк көтөрүү кырсыктарынан акыркы коргонуу тосмосу болуп саналат.

•  Көтөрүү жана Hover: Компонентти монтаждык жигиден 200–300 мм алыстыкта ​​жылмакай көтөрүп, аны абада 5-10 мүнөт кармаңыз.

•  Комплекстүү текшерүү: Кылдат текшериңиз: көтөрүү пункттарындагы жүктүн шарттарын, такелаждын деформациясын, мүчөлөрдүн жалпы жана жергиликтүү ийилүүсүн, крандын туруктуулугун, тирөөчтөрдүн астындагы жерге отурукташуусун, ошондой эле жипке кандайдыр бир тоскоолдуктарды же жабыштырууларды.

•  Аномалдан кийин дароо төмөндөтүү: кандайдыр бир адаттан тыш ызы-чуу, структуралык бурмалоо же жердин ашыкча отурушу байкалса, компонентти дароо кайра жигге түшүрүңүз. Формалдуу көтөрүү оңдоо чаралары бекитилгенден кийин гана улана алат.

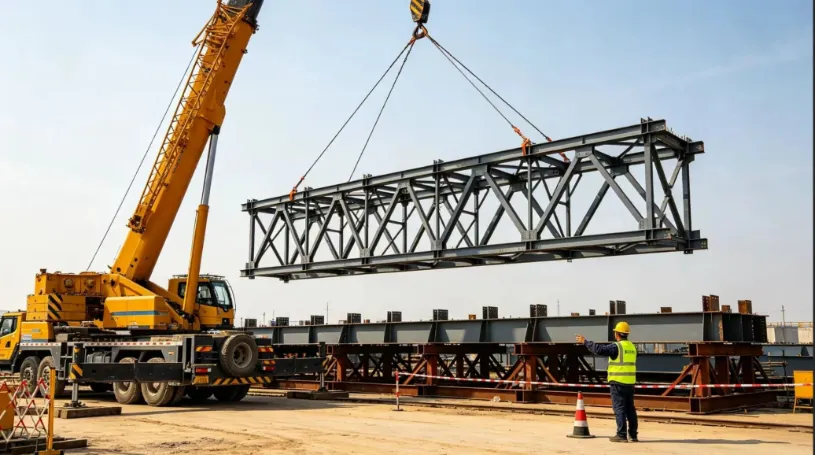

7. Толук монтажды көтөрүү, жайгаштыруу жана убактылуу бекитүү

•  Бирдиктүү бир адамдын сигнализациясы: Операциялар стандартташтырылган кол сигналдары жана үн буйруктары аркылуу дайындалган бир сигнал командири тарабынан башкарылууга тийиш. Бир нече адамдан турган сигнал берүүгө жана баш аламан операцияларга катуу тыюу салынат.

•  Крандын жылмакай кыймылдары: көтөрүү, айлануу (салкындоо) жана люфинг (бум менен сүзүү) жылмакай жана жай болушу керек. Капыстан токтоп калуудан, чукул бурулуштардан же шок жүктөн качыңыз. Тетиктин багытын турукташтыруу жана учурдагы конструкциялар менен кагылышууну болтурбоо үчүн жер үстүндөгү экипаж тег линияларын (багыттоочу аркандарды) колдонууга тийиш.

•  Орнизациялоо жана Дароо Убактылуу Колдоо: Туруктуу таянычтарга орнотулгандан кийин, тордун окторун, бийиктигин жана вертикалдык штангасын так тууралаңыз. Ошол замат убактылуу таянгычтарды орнотуп, тростниктерди тартыңыз.

•  Негизги коопсуздук кызыл сызыгы: Кран илгичти эч качан бошотпоңузтемир түзүлүшстабилдуу, ез алдынча структуралык системаны тузет.

8. Туруктуу туташтыруу жана бүтүрүү иштери

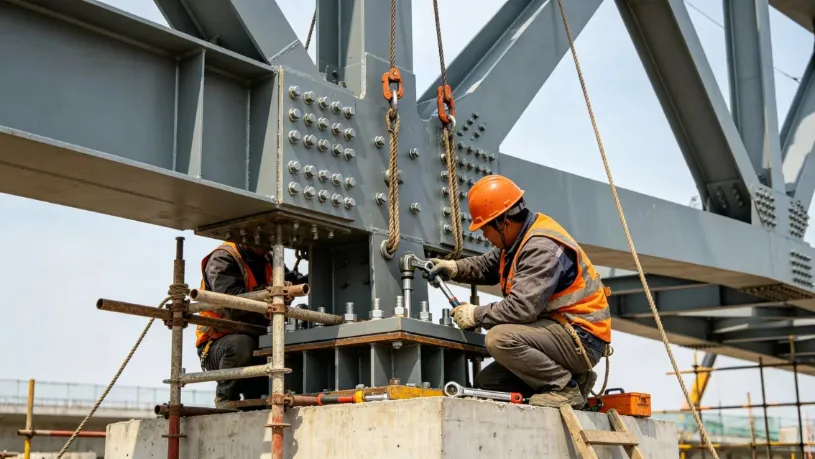

•  Биринчиден жогорку бышык болтторду бекитүү: Жогорку бышык болтторду бекитүүгө артыкчылык бериңиз. Эки этаптуу бекемдөө ырааттуулугун так аткарыңыз: "Алгачкы бекемдөө → Акыркы моментти бекемдөө". Болтторду өткөрүп жибербөөнүн, бошоп кетүүнүн же ашыкча бурмалоонун алдын алуу үчүн акыркы бекемдөөдөн кийин ар бир болтту так белгилеңиз.

•  Жеринде ширетүү: Көп өтүүчү катмарларда түйүн жана бириктирүү менен ширетүүнү ишке ашырыңыз жана аяктагандан кийин дароо кыйратпаган сыноону (NDT) өткөрүңүз.

•  Жалпы структуралык кайра өлчөө: Бардык жалпы өлчөмдөрдү, бийиктиктерди жана майышуу маанилерин кайра өлчөңүз. Тиешелүү деп тастыкталгандан кийин, жүк көтөрүүчү шаймандарды, убактылуу таянычтарды жана жерге монтаждоочу шаймандарды коопсуз демонтаждаңыз.

•  Каптоо оңдоп-түзөө жана тапшыруу: Аяктаган орнотууну бүтүрүү үчүн жабыркаган аймактардагы бардык бузулган коррозияга каршы жана отко чыдамдуу жабуулар менен сүртүңүз.

III. Сайттагы олуттуу сактык чаралары (болтурбоо керек болгон негизги тузактар)

1. Монтаждык сапатты көзөмөлдөө пункттары

•  Катуу дөңгөлөктүн пайдубалы: Чогултуучу жабдыктын астындагы жер бекем, ныкталган жана түз болушу керек. Жаан-чачындуу аба ырайында текши эмес отурукташуунун алдын алуу үчүн жумшак топуракта же суу баскан жерде монтаждоо иштерин жүргүзүүгө катуу тыюу салынат.

•  Камберге чейинки катуу көзөмөл: Дизайн маанилерине ылайык чоң аралыктагы мүчөлөр үчүн алдын ала камераны (атайылап өйдө карай ийри сызык) туура орнотуңуз. Эрекциядан кийин ылдый түшүп калбаш үчүн монтажга чейин жана андан кийин өлчөөлөрдү эки жолу текшериңиз.

•  Аба ырайына байланыштуу ширетүү иштерине чектөөлөр: Катуу шамал, жамгыр, кар же суук температурада ачык асманда ширетүүнү дароо токтотуңуз. Ширетүү иштерин улантуудан мурун нымдуу болот беттери жылытуу шамдары менен жакшылап кургатылганын текшериңиз.

•  Болттун сүрүлмөлүү беттерин коргоңуз: болттун сүрүлүү беттерин катуу коргоңуз. Майдалоо, май булгануу же ширетүүчү чачыранды күйгүзүүгө катуу тыюу салынат, бул тайгалоо коэффициентинин инженердик стандарттарга жооп беришин камсыз кылуу.

2. Милдеттүү түрдө көтөрүү коопсуздук кызыл сызыктары

•  Аба ырайына тыюу салуулар: Күч ​​6 жана андан жогору болгон катуу шамалда (шамалдын ылдамдыгы ≥ 10,8 м/с), коюу туманда, нөшөрлөгөн жамгырда же түнкү жарык жетишсиз болгондо жүк көтөрүүгө катуу тыюу салынат.

•  Крандын тирөөчүнүн тиреги: Крандын тирөөчтөрү крандын оодарылышына же тешип өтүшүнө жол бербөө үчүн катуу, текшерилген жерде жүк бөлүштүрүүчү калың болот плиталар менен толук колдоого алынышы керек.

•  Катуу коопсуздук аймагы: Крандын иштөө радиусунда катуу тосмо жана так чектөө зонасын түзүңүз. Уруксатсыз кызматкерлерге аймакка кирүүгө, андан өтүүгө жана калууга катуу тыюу салынат.

•  Алдын ала жабдыктарды текшерүү: Ар бир жумуш сменинин алдында бардык көтөргүч жабдууларды, жабдыктарды жана зым аркандарды текшериңиз. Үзүлгөн зым жиптери, ашыкча эскирүү же ийрилүү/деформациялар жол берилген чектен ашып кетсе, дароо алмаштырыңыз.

3. Жалпы тобокелдиктер жана алдын алуу чаралары

•  Компоненттин ашыкча деформациясы: Камбердин дизайнын алдын ала орнотуңуз, убактылуу бекемдөөчү таянычтарды кошуңуз, симметриялык ширетүү ырааттуулугун аткарыңыз жана жүк көтөрүү абалын толук текшериңиз.

•  Көтөрүүчү түтүктүн жыртылбай калышы: көтөрүү үчүн атайын структуралык долбоорду аткарып, 100% NDT текшерүүсү менен толук өтүүчү ширетүүнү камсыз кылыңыз жана бекитилбеген убактылуу көтөрүү пункттарына катуу тыюу салыңыз.

•  Крандын жерге орнотулушу же кыйшаюусу: Жерди алдын ала текшерип, катуулатыңыз, оор темир плиталарды тирөөчтөрдүн астына коюп, сыноо көтөрүү учурунда жердин отурушун көзөмөлдөңүз.

•  Орнотулгандан кийин структуралык туруксуздук: "Конструкция бекемделгенге чейин кран илгичти эч качан бошотпоңуз" деген принципти так аткарып, жигит кабелдерин жана убактылуу таянычтарын тез арада орнотуңуз.

•  Стандарттуу эмес, жогорку бекем болт: сүрүлүү менен контакт беттерин катуу коргоңуз, моментти бекемдөөнүн стандарттуу процедураларын колдонуңуз жана аяктагандан кийин ар бир болтту текшерип, түс менен белгилеңиз.

IV. Жыйынтык

башкаруунун негизги логикасыжеринде болот конструкциясын чогултуужана интегралдык көтөрүүнү төмөнкүчө чагылдырууга болот: так жерди чогултуу, катуу жиг башкаруу, катуу көтөрүү эсептөө, жылмакай жана туруктуу көтөрүү, жана бекитүү алдында илгичти эч качан бошотпоо.

Төрт критикалык мамыларды катуу башкаруу менен - ​​жиг сапаты, ширетүү деформациясы, көтөрүү жүктөө шарттары жана убактылуу структуралык туруктуулук - эң кеңири таралган курулуш кемчиликтерин жана коопсуздук кырсыктарын алдын алууга болот, чоң аралык болоттон жасалган конструкциялык инженерия үчүн коопсуз, ишенимдүү жана натыйжалуу чечим.
